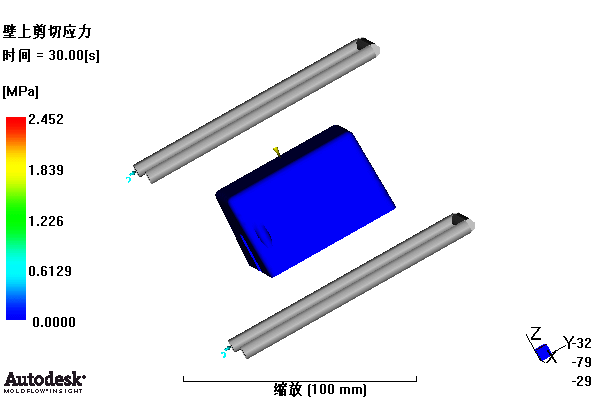

  • 注塑CAE報告
  • 注塑CAE報告，時一套模板[實驗目的]
    1、學習Moldflow軟件進行分析操作的基本流程；了解軟件的用戶界面，各個菜單項的功能、操作等。
    2、掌握模型網格的劃分和網格缺陷處理的基本方法，學會運用網格工具和網格診斷工具。
    3、掌握模型澆系統的設置，能夠完成模型流動、冷卻和翹曲的分析。

    [實驗環境]
    Autodesk Moldflow Insight 2012

    [實驗內容]
    1、導入CAD模型
    啟動Autodesk Moldflow Insight 2012，將要導入的CAD模型另存為20139220101.stp文件；打開Autodesk Moldflow Insight 2012并將該模型stp文件導入，將導入類型設為“Fusion”。
    2、網格劃分
    【網格】|【生成網格】|【立即劃分】，劃分完成后確定。
    3、網格診斷與修改
    診斷：【網格】|【縱橫比診斷】，輸入參數最小值為10，【選項】中診斷結果到【文字描述】，顯示結果中若大于10.00000的網格數量不為零，將【文字描述】換為【圖像顯示】選項，即可觀察到圖中不合格的網格所在位置。
    修改：通過【網格】|【網格工具】|【合并節點】，直到縱橫比診斷中【文字描述】為：大于10.00000的網格數量為0。
    采用【網格診斷】，查看連通區域、自由邊、三角形網格縱橫比、匹配百分比等；保證聯通區域為1，交叉邊細節為0等。...
