設計“CA6140車床撥叉”零件的機械加工工藝及工藝設備附CAD圖紙
- 文件介紹：

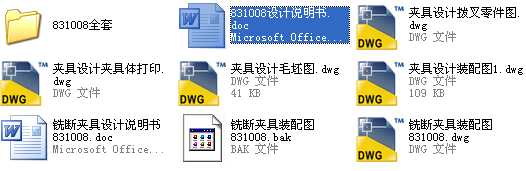

- 該文件為 zip 格式，下載需要 20 積分
-
- 設計“CA6140車床撥叉”零件的機械加工工藝及工藝設備附CAD圖紙
一、零件的分析
（一） 零件的作用
題目所給的零件是CA6140車床的撥叉。它位于車床變速機構中，主要起換檔，使主軸回轉運動按照工作者的要求工作，獲得所需的速度和扭矩的作用。零件上方的φ20孔與操縱機構相連，二下方的φ50半孔則是用于與所控制齒輪所在的軸接觸。通過上方的力撥動下方的齒輪變速。兩件零件鑄為一體，加工時分開。
（二） 零件的工藝分析
CA6140車床共有兩處加工表面，其間有一定位置要求。分述如下：
1. 以φ20為中心的加工表面
這一組加工表面包括：φ20 的孔，以及其上下端面，上端面與孔有位置要求，孔壁上有一個裝配時鉆鉸的錐孔，一個M8的螺紋孔。下端有一個47°的斜凸臺。這三個都沒有高的位置度要求。
2. 以φ50為中心的加工表面
這一組加工表面包括：φ50 的孔，以及其上下兩個端面。
這兩組表面有一定的位置度要求,即φ50 的孔上下兩個端面與φ20 的孔有垂直度要求。
由上面分析可知，加工時應先加工一組表面，再以這組加工后表面為基準加工另外一組。
...
