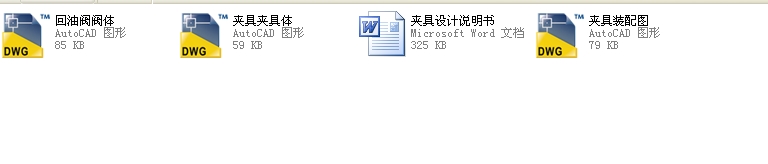

  • 回油閥專用夾具設計課程設計全套
  • 回油閥專用夾具設計課程設計全套1、零件圖………………………………………4
    2、回油閥左端面Ф40孔加工工藝分析………5
    3、定位方案的選擇分析………………………6
    4、具體的夾具設計方案………………………7
    5、主要零件的選擇……………………………7
    6、夾緊力校核…………………………………7
    7、誤差分析……………………………………8
    8、致謝…………………………………………9
    9、參考文獻……………………………………10

    1、零件圖
    此為我本次夾具設計的零件，回油閥的閥體，夾具是針對第二道工序，鉆削左端面Ф40孔而設計的專用夾具。

    閥門是石油、化工、電站、長輸管線、造紙、核工業、各種低溫工程、宇航、以及海洋采油等流體傳送系統中的控制部件，具有導流、截止、調節、節流、防止逆流、分流泄壓等功能。用于流體控制的閥門，從最簡單的截?cái)嘌b置到極為復雜的自控系統，其品種和規格繁多，回油閥是一種比較常見的閥門，其啟閉件是扳手，扳手的運動方向與流體流動方向相垂直，回油閥不僅能作全開和全關，還能作調節和節流。回油閥閥體是閥結構中的重要組成部件，介質從閥體內通道流過，閥體內裝有閥座閉封圈，扳手扳動合適角度時，閥關閉，介質不能流通，扳動到合適角度時，閥門開啟，介質流通。
    該回油閥閥體在工作過程中因?yàn)殚y體內部介質通道是兩通的，介質呈曲線流動，流動阻力稍大，所以該零件所需滿足的強度、剛度、韌性要求不高。本次夾具設計針對的是加工閥體的左端面上Ф40孔這道工序。

    2、回油閥左端面Ф40孔加工工藝分析
    回油閥的左端面Ф40這個孔有2個位置公差要求。第一，要求與右端面的垂直度公差為0.1mm；第二，要求與右端面Ф40的孔有0.1mm的平行度要求。根據這兩個要求，初步擬定以下兩種定位方案。在加工左端面上Ф40孔的時候，右端面上Ф40孔和上下端面上Ф40孔已經加工完畢，可以作為定位基準。
    方案一：因?yàn)楸镜拦ば蚴堑诙拦ば颍饲盎赜烷y的四個端面已經銑削完畢，可以作為定位基準，選擇右端面為定位基準，限制3個自由度，右端面上Ф40的孔限制2個自由度，上端面圓限制1個自由度，完成完全定位。這種定位左端面上Ф40的孔采用鉆床Z3050加工。
    方案二：當然，左端面Ф40的孔也可以采用鏜削加工，此時以底面為定位基準，限制3個自由度，底面上Ф40的孔限制2個自由度，右端面限制1個自由度，也可以完成完全定位。
    兩種定位方案示意圖如下所示：
    ...
