填料箱蓋畢業設計
- 文件介紹：
- 該文件為 zip 格式，下載需要 10 積分
-

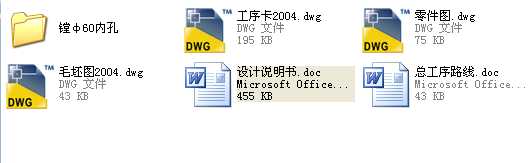

- 填料箱蓋畢業設計 包含：說明書，工藝卡片，零件圖，毛坯圖，
1 零件的分析
1.1 零件的作用
題目所給定的零件是填料箱蓋（附圖1），其主要作用是保證對箱體起密封作用，使箱體在工作時不致讓油液滲漏。
1.2 零件的工藝分析
填料箱蓋的零件圖中規定了一系列技術要求：
1． 以ф65H5（ ）軸為中心的加工表面。
包括：尺寸為ф65H5（ ）的軸，表面粗糙度為1.6, 尺寸為ф80的與ф65H5（ ）相接的肩面, 尺寸為ф100f8( )與ф65H5（ ）同軸度為0.025的面. 尺寸為ф60h5( )與ф65H5（ ）同軸度為0.025的孔.
2.以ф60h5( )孔為中心的加工表面.
尺寸為78與ф60H8( )垂直度為0.012的孔底面,表面粗糙度為0.4,須研磨.
3. 以ф60H8( )孔為中心均勻分布的12孔,6-ф13.5,4-M10-6H深20孔深24及4-M10-6H.
4.其它未注表面的粗糙度要求為6.3,粗加工可滿足要求
.
2 工藝設計
2.1 毛坯的制造形式
零件材料為HT200，考慮到零件材料的綜合性能及材料成本和加工成本,保證零件工作的可靠,采用鑄造。由于年產量為1000件，屬于中批生產的水平，而且零件輪廓尺寸不大，故可以采用鑄造成型。
2.2 基準面的選擇
基面的選擇是工藝規程設計中的重要工作之一。也是保證加工精度的關鍵。
...
