  • CA6140車床撥叉 831006

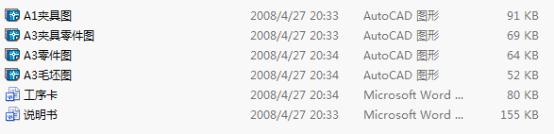

  • CA6140車床撥叉 831006 全套CAD圖紙以及說明書　　　題目所給的零件是CA6140車床的撥叉。它位于車床變速機構中，主要起換檔，使主軸回轉運動按照工作者的要求工作，獲得所需的速度和扭矩的作用。零件的φ25孔與操縱機構相連，φ55半孔則是用于與所控制齒輪所在的軸接觸。通過上方的力撥動下方的齒輪變速。兩件零件鑄為一體，加工時分開。
    　　
    零件的工藝分析
    　　零件的材料為HT200，灰鑄鐵生產工藝簡單，鑄造性能優良，但塑性較差、脆性高，不適合磨削，為此以下是撥叉需要加工的表面以及加工表面之間的位置要求：
    　　1．小頭孔φ25；
    　　2．大頭半圓孔Ф及其端面；
    　　3．16×8槽；
    　　4．φ40外圓斜面；
    　　5．大頭半圓孔兩端面與小頭孔中心線的垂直度誤差為0.1mm；
    　　6. 槽端面與小頭孔中心線的垂直度誤差為0.08mm。
    　　由上面分析可知，可以粗加工撥叉底面，然后以此作為粗基準采用專用夾具進行加工，并且保證位置精度要求。再根據各加工方法的經濟精度及機床所能達到的位置精度，并且此撥叉零件沒有復雜的加工曲面，所以根據上述技術要求采用常規的加工工藝均可保證

    二、 工藝規程設計


    (一)確定毛坯的制造形式
    　　已知此撥叉零件的生產類型為中批量生產，所以初步確定工藝安排為：加工過程劃分階段；工序適當集中；加工設備以通用設備為主，大量采用專用工裝。
    　　零件材料為HT200。考慮零件在機床運行過程中所受沖擊不大，零件結構又比較簡單，生產類型為大批生產，故選擇鑄件毛坯。

    （二）基面的選擇
    　　基面選擇是工藝規程設計中的重要工作之一。基面選擇的正確與合理，可以使加工質量得到保證，生產效率得以提高。否則，加工工藝過程中會問題百出，更有甚者，還會造成大批報廢，使生產無法正常進行。
    　　1） 粗基準的選擇：按有關基準的選擇原則，即當零件有不加工表面時，應以這些不加工表面作粗基準；若零件有若干不加工表面時，則應以與加工表面要求相對位置精度高的不加工表面作粗基準。對本零件而言，則應以零件的底面為主要的定位粗基準。
    2） 精基準的選擇：考慮要保證零件的加工精度和裝夾準確方便，依據“基準重合”原則和“基準統一”原則。對本零件而言，大頭半圓孔兩端面與小頭孔中心線的垂直度誤差為0.1mm，槽端面與小頭孔中心線的垂直度誤差為0.08mm，則應以φ25小頭孔為精基準。

    　（三）制定工藝路線
    　　制訂工藝路線的出發點，應當是使零件的幾何形狀、尺寸精度及位置精度等技術要求能達到合理的保證。在生產綱領已確定為大批量生產的情況下,可以考慮采用萬能性機床配以專用工夾具,并盡量使工序集中來提高生產率。除此之外，還應當考慮經濟效果，以便使生產成本盡量下降。
    1．工藝路線方案一
    　　工序Ⅰ 車φ55圓與兩端面
    　　工序Ⅱ 銑斷，使之為兩個零件...
