  • 法蘭盤說明書

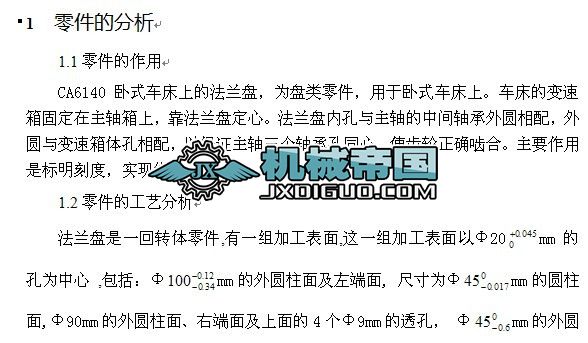

  • 零件的分析
    1.1零件的作用
    CA6140臥式車床上的法蘭盤，為盤類零件，用于臥式車床上。車床的變速箱固定在主軸箱上，靠法蘭盤定心。法蘭盤內孔與主軸的中間軸承外圓相配，外圓與變速箱體孔相配，以保證主軸三個軸承孔同心，使齒輪正確嚙合。主要作用是標明刻度，實現縱向進給。
    1.2零件的工藝分析
    法蘭盤是一回轉體零件,有一組加工表面,這一組加工表面以Φ20mm的孔為中心 ,包括：Φmm的外圓柱面及左端面, 尺寸為Φmm的圓柱面,Φ90mm的外圓柱面、右端面及上面的4個Φ9mm的透孔， Φmm的外圓柱面及上面的Φ6mm，Φ4mm的孔, Φ90mm端面上距離中心線分別為34mm和24mm的兩個平面。
    并且其余加工面都與它有位置關系,可以先加工它的一個端面,再借助專用夾具以這個端面為定位基準加工另一端面,然后再加工孔到尺寸要求，再以孔定位加工各個表面。

    工藝規程設計
    2.1確定毛配的制造形式
    零件材料為HT200，由于該零件是中批生產，而且零件輪廓尺寸不大，故采用金屬模鑄造，法蘭盤因毛坯比較簡單，采用鑄造毛坯時一般是成隊鑄造，再進行機械加工。這從提高生產率，保證加工精度上考慮也是...
