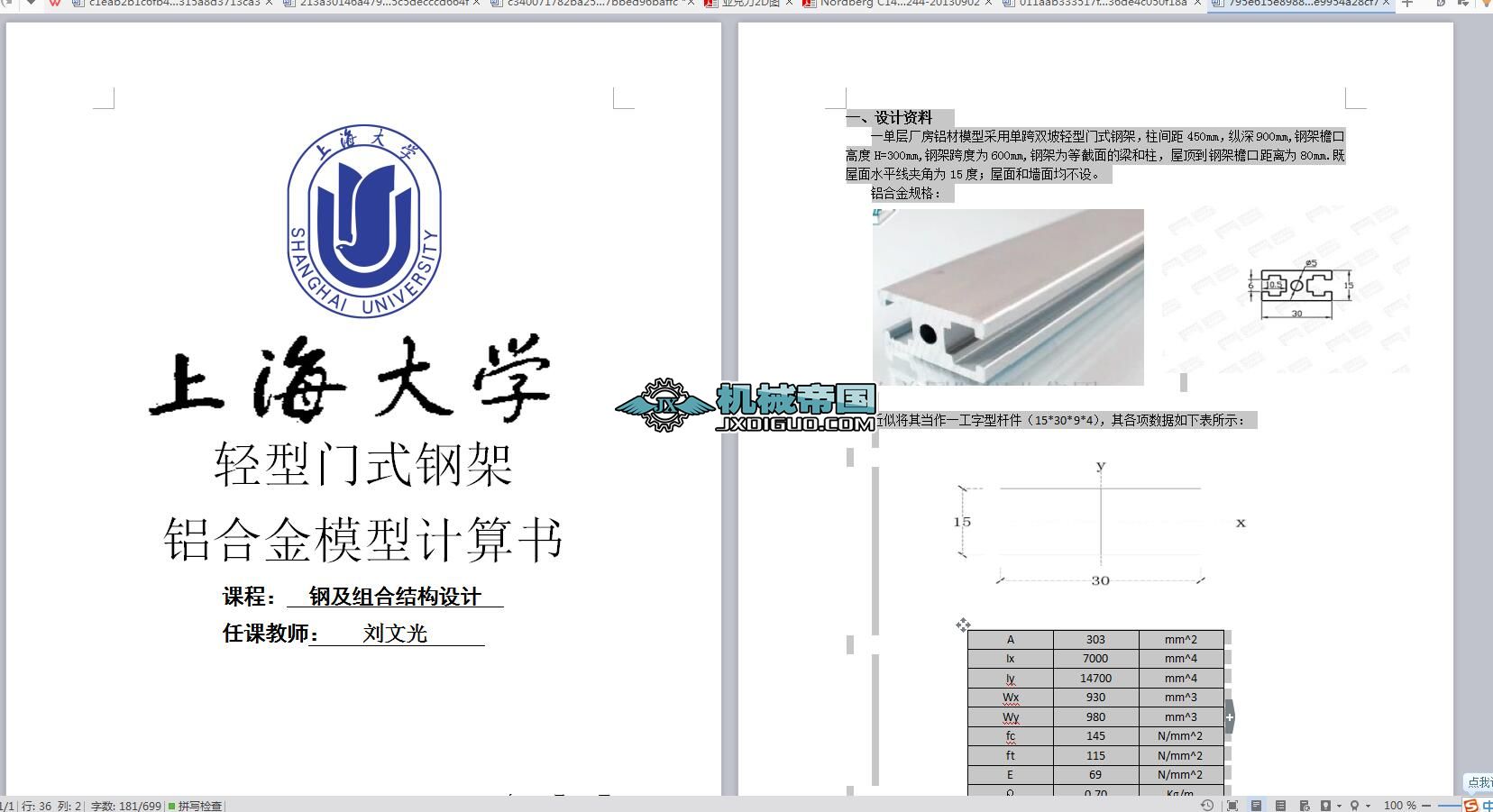

- 門式剛架鋁合金模型
課程：鋼結構及其組合
上海大學一、設計資料
一單層廠房鋁材模型采用單跨雙坡輕型門式鋼架，柱間距450mm，縱深900mm,鋼架檐口高度H=300mm,鋼架跨度為600mm,鋼架為等截面的梁和柱，屋頂到鋼架檐口距離為80mm.既屋面水平線夾角為15度；屋面和墻面均不設。
鋁合金規格：
近似將其當作一工字型桿件（15*30*9*4），其各項數據如下表所示：
A 303 mm^2
Ix 7000 mm^4
Iy 14700 mm^4
Wx 930 mm^3
Wy 980 mm^3
fc 145 N/mm^2
ft 115 N/mm^2
E 69 N/mm^2
ρ 0.70 Kg/m
節點處采用兩根10*10的純鋁鋁條進行固接，其強度f = 80 N/mm^2，W=167 mm^3。
...
