基于pro/e的工業專用設備貼標機設計
- 文件介紹：
- 該文件為 doc 格式，下載需要 1 積分
-

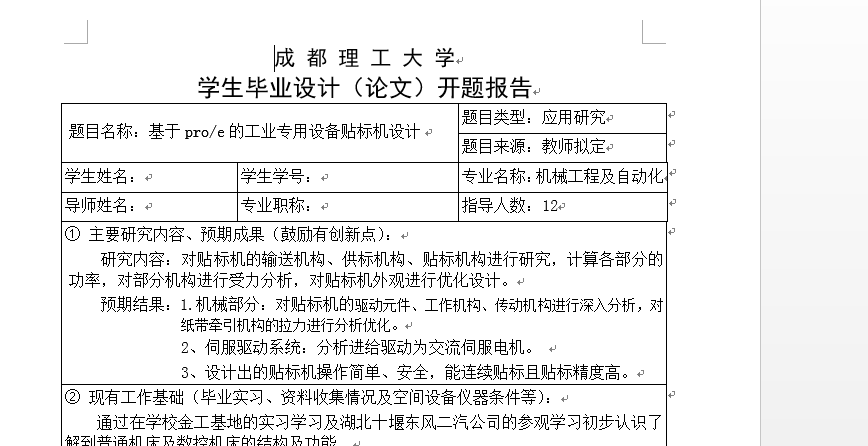

- 畢業設計的開題報告①主要研究內容、預期成果（鼓勵有創新點）：
研究內容：對貼標機的輸送機構、供標機構、貼標機構進行研究，計算各部分的功率，對部分機構進行受力分析，對貼標機外觀進行優化設計。
預期結果：1.機械部分：對貼標機的驅動元件、工作機構、傳動機構進行深入分析，對紙帶牽引機構的拉力進行分析優化。
2、伺服驅動系統：分析進給驅動為交流伺服電機。
3、設計出的貼標機操作簡單、安全，能連續貼標且貼標精度高。
②現有工作基礎（畢業實習、資料收集情況及空間設備儀器條件等）：
通過在學校金工基地的實習學習及湖北十堰東風二汽公司的參觀學習初步認識了解到普通機床及數控機床的結構及功能，
使用資料：《金屬切削機床》、《機械制造工藝學》、《機械制造裝備》、《金屬切削機床掛圖》、《金屬切削機床概論》、《數控機床》、《數控技術》
③擬采用的研究思路（研究方法、技術路線、可行性論證）：
一．研究方法：
分析研究題目所包含的要求和目的，結合老師指導找到相關方面的資料。首先通過圖書館相關書籍以及互聯網數據庫等途徑查找普所研究的回轉式貼標機的結構，然后把其結構分解成幾個部分，并對每個部分再細化研究，因為貼標機是由很多零件和機構組成，只有一步一步細化后才能徹底深入的了解每個零件。只有對其有了一定的了解后，才能在原有的基礎上對其進行優化。所以要先研究現有的貼標機結構，做到對其相當熟悉，這樣才能在導師指導下完善改進以獲得最優結果。
二．技術路線：
1.分析市場上現有的回轉式貼標機
市場上現有回轉式貼標機的結構主要有兩部分組成：第一部分就是貼標部分，第二部分輸送部分。貼標部分又包括供標、取標、撫壓，在貼標部分有許多需要研究的部分，比如供標時紙帶的牽引力的優化，怎樣保證取下來的的標貼在瓶子上不會褶皺，怎么保證標能夠在瓶子上貼牢以及撫壓時力的大小、撫壓時需不需要加外力... ...這些都是需要研究的。輸送部分的研究也比較復雜，需要研究輸送電機的功率，以多大的速度輸送才能保證瓶子不會抖動，還有瓶子在上面輸送時怎么才能不打滑... ...這些都是要考慮的。只有對其有了深入的研究，才能設計出適用的產品。
2.設計構思
對貼標機各部分進行受力校核，對傳動部分進行優化，通過pro/e對貼標機外觀進行優化，使得設計出的貼標機體型變小，便于運輸、攜帶，實現貼標自動化，效率得到提高。
3.初步設計
根據所需功能對其進行結構設計，參考市場上的貼標機，確定所研究的貼標機的外形，根據需要設計輸送帶的擺放，確定輸送帶的輸送方式。從經濟性和實用性等多方面考慮采用何種撫壓結構，根據需要選擇適當的供標結構和貼標結構。
4.全面設計
在選定了各個部分的設計方案后，借助Auto CAD及pro/e等軟件進行尺寸選擇、分析應力、校核材料等工作，并畫出三維模型，具體落實各個改造部分的參數設計，確定各部分的最優方案，最后與導師交流匯總，結合老師的經驗意見敲定最終方案并撰寫畢業設計論文。
三．可行性論證：
現在工業上使用的需要貼標玻璃容器很多，比如酒瓶、罐頭瓶、某些飲料瓶... ...中國是個人口大國，每天需要貼標的消費品太多，現在工業上使用的貼標機的貼標效率還不足以滿足現在的需求，并且貼出來的標簽并不是所有都滿足要求的，這樣便會出現廢品，增加成本，造成浪費。
在這樣的情況下急需出現一種新型的效率高的貼標機來勝任這個工作，而我研究的貼標機將實現貼標自動化，貼標效率高，貼標精度高，正好能滿足這樣的社會需求，并且我設計出的貼標機體型相對較小，便于安裝、攜帶、運輸，并且操作簡單易會，對各部分進行了校核，使用安全。...
