調節閥T947H一40DN300全套CAD圖紙帶產品使用說明書
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-

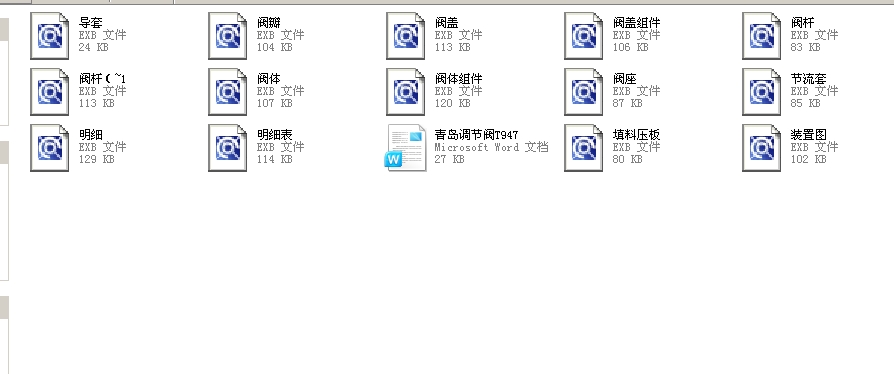

- 調節閥T947H-40DN300全套CAD圖紙帶產品使用說明書調節閥
產品使用說明書
T947H-40
DN300
2005年4月
用途
該閥適用于鍋爐給水系統管道上，調節鍋爐給水流量。
二．性能規范
型號 T947H-40
公稱通徑 DN 300 mm
公稱壓力 PN 4.0 MPa
使用溫度 t ≤350 ℃
介質溫度 t1 250 ℃
進口壓力 P1 0.05 MPa
進出口壓差 △P 0.03 MPa
行 程 h 100 mm
流量系數 Cv 2398 kg/h
調節特性 直線排列
泄露等級 Ⅳ級（GB10869-93）
執行器 ZKZ-510R-x 推力：16000N 行程：h=100mm
信號：4-20mA
強度試驗 Ps 6.0 MPa
密封試驗 Ps1 4.4 MPa
執行標準 GB10869-93...
