普通截止閥國標型65J41H25全套CAD圖紙帶說明書

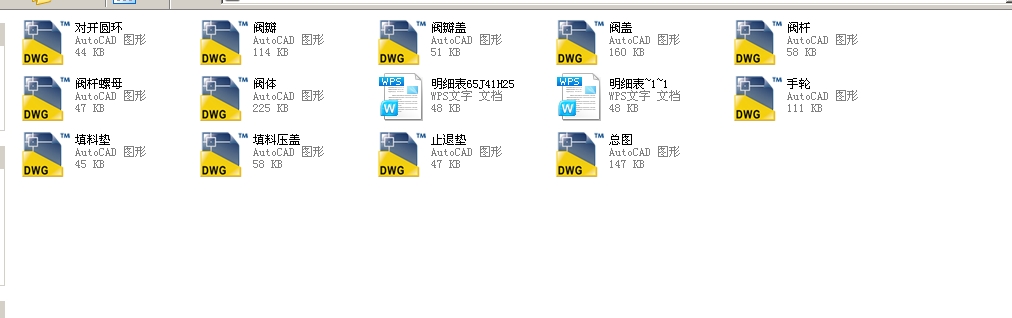

- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 序號 代 號 名 稱 數量 材 料 重 量 備 注
單重 總重
1 65J41H25-01 閥體 1 ZG25-Ⅱ 18.5
2 65J41H25-02 閥瓣 1 25 1.25
3 65J41H25-03 對開圓環 1 A3 0.04
4 65J41H25-04 閥桿 1 2Cr13 2.64
5 65J41H25-05 止退墊 1 A1 0.011
6 65J41H25-06 閥瓣蓋 1 A3 0.17
7 GB3985 墊片 Φ 110/90 δ=2 1 XB450 0.001
8 65J41H25-07 填料墊 d28-8 1 2Cr13 0.024
9 GB898-76 螺栓 M20×45 4 35 0.152 0.608
10 GB52-76 螺母 M20 4 25 0.062 0.248
11 填料 d28-8 8 柔性石墨 0.002 0.016
12 GB119-86 圓柱銷 Φ10×30 2 45 0.024 0.048
13 65J41H25-08 填料壓蓋 d28 1 A3 0.58
14 65J41H25-09 閥蓋 1 ZG25-Ⅱ 13.65
15 GB798-76 活節螺栓 M12×60 2 35 0.057 0.114
16 GB52-76 螺母 M12 2 25 0.016 0.032
17 GB97-85 墊圈 12 2 A3 0.006 0.012
18 65J41H25-10 閥桿螺母 1 ZQAl9-4 0.5
19 GB71-85 螺釘 M6×8 1 A3 0.002
20 65J41H25-11 手輪 Φ280 1 HT15-33 2.58 JB1692-75
21 GB52-76 螺母 M16 1 25 0.034
22 GB97-85 墊圈 16 1 A3 0.014
23 銘牌 1 LY3 0.002 自制
24 GB867-85 釘 2×4 4 ML2 0.0001 0.0004 ...
