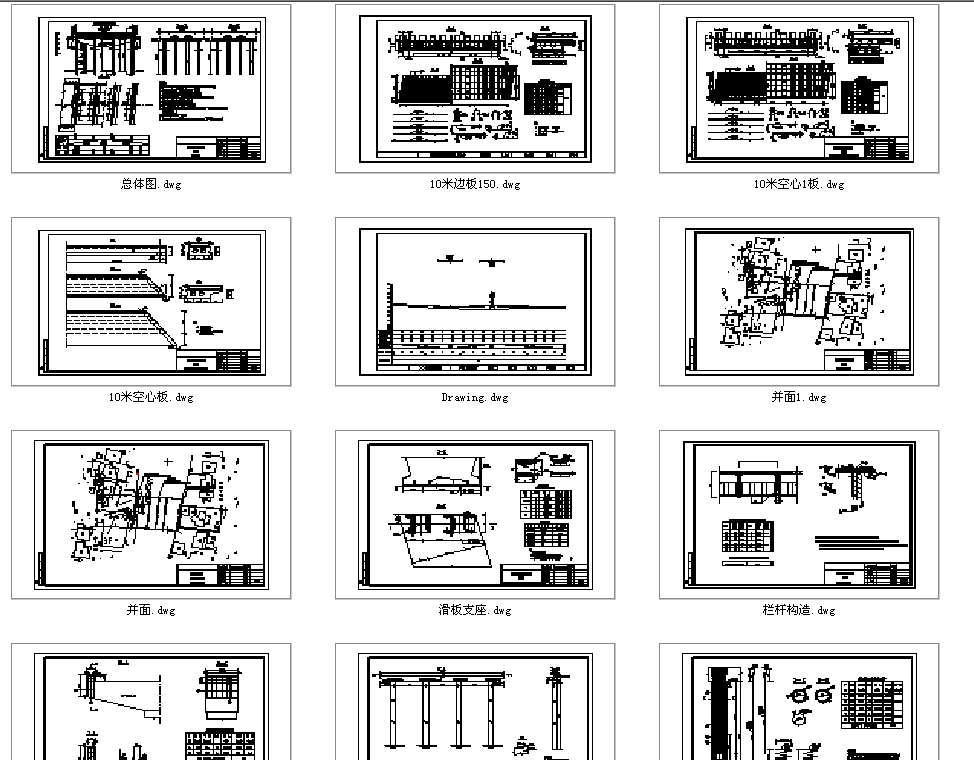

10m跨度小橋的全套設計CAD圖紙
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 10m跨度小橋的全套設計CAD圖紙施工圖設計xx 橋總體圖xx路改建工程坡高樁地面坡度號長程高設計程梁橋心中線淤泥質亞粘土淤泥質粘土粉砂亞砂土雜填土橋梁起點樁號平面橋梁中心樁號立設計水位 3.650面橋梁終點樁號9、本橋在0號橋臺、3號橋臺處分別設置一道 XFII型的伸縮縫。7、本橋上部采用10m非預應力或鋼筋混凝土空心板，橋面連續(xù)，下部采用4、立面圖墩臺頂標高、基底標高系指墩臺中心處的高程。3、橋梁設計高與橋梁中心線的距離為0.00米8、設計洪水頻率：1/50。鉆孔灌注樁基礎。6、臺后擋墻數量及尺寸詳見臺后擋墻圖。5、本橋所處地區(qū)地震烈度：6度。2、設計荷載：汽車-20級，掛車-100。1、本圖尺寸除高程、里程樁號以米計外，其余均以厘米為單位。 附注：會簽欄比 例項目負責人專業(yè)負責人制 圖 人設 計 人計 設段階圖號校核審定日期審核工程號...
