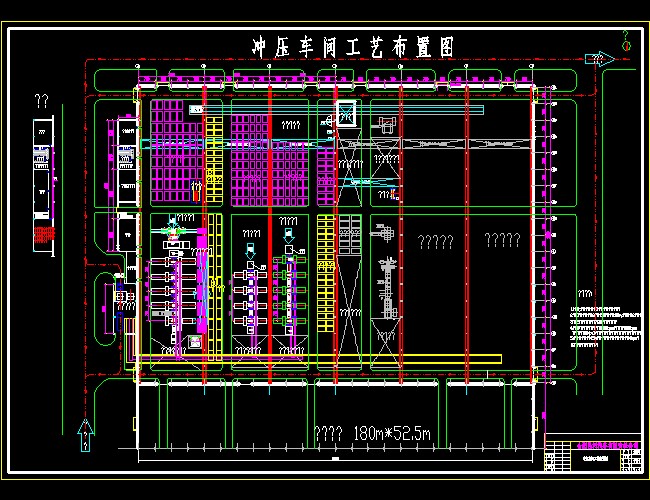

沖壓車間平面布置圖CAD圖紙
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 沖壓車間平面布置圖CAD圖紙沖 壓 車 間 工 藝 布 置 圖 北2.廠房(含起重機）一次建成6跨，每跨30米，共計寬度180m,西側2跨預留2條沖壓線。主要說明: 1.廠房新建,采用門式鋼結構屋架，車間起重機采用地面遙控操縱。4.地面荷載:沖壓毛坯存放區及模具存放區200kpa;道路及其他區域100kpa; 3.東側2跨為預留沖壓線，每跨均為30米，廠房一期建成。5.A沖壓線電控柜布置在4.5m高的鋼平臺上，平臺下存放端拾器，平臺荷載4kpa。6.沖壓使用的板坯為外購定尺坯料。{fSimSun|b0|i0|c134|p54;C線}{fSimSun|b0|i0|c134|p54;B線}{fSimSun|b0|i0|c134|p54;A線}控制柜平臺檢具存放區模具存放區模具存放區模具存放區零件裝箱作業區零件裝箱作業區零件裝箱作業區1000噸630噸500噸500噸1300噸600噸600噸600噸600噸共 張日 期專 業設計階段校對沖壓車間工藝布置圖設計負責人計設部室負責人核審比第 張沖壓工藝?yán)戏什悠囉邢挢?zé)任公司上料架皮帶輸送機檢查臺架2000噸1000噸1000噸800噸800噸檢查臺架上料架 沖壓件庫全部為50Kpa。車間模具存放區地面采用鋼板磚，其它地坪采用環氧石英砂地面。沖壓件庫東大門南P大P門廢料收集區50t電動小車沖壓毛坯存放區鈑金件排故區預留沖壓線預留沖壓線翻轉機二層會議室辦公室男衛生間女衛生間配電房機修&備件庫房機修&模修班模具清洗間皮帶輸送機可移動拆垛機可移動碼垛工作臺線尾壓機落料用線尾壓機落料用檢查臺架檢查臺架對中臺清洗機皮帶送料機皮帶輸送機皮帶輸送機皮帶輸送機皮帶輸送機皮帶輸送機皮帶輸送機模具存放區B線檢具存放區A線檢具存放區模具檢修區搖臂鉆立式鉆床砂輪機端拾器存放區預留預留員工休息間開水間、吸煙間（四序）（四序）毛坯存放區毛坯存放區毛坯存放區剪板機開水間、吸煙間一層等高，則此處二樓可為培訓室，否則此處上下配電房高度如可與辦公樓貫通為配電房。欄桿男衛生間女衛生間下料區預留開卷線卷料存放區預留預留落料壓機落料模存放區沖壓毛坯存放區預留研合壓機...
