高溫高壓疏水閥 PN17.0MPa全套CAD圖紙帶明細表

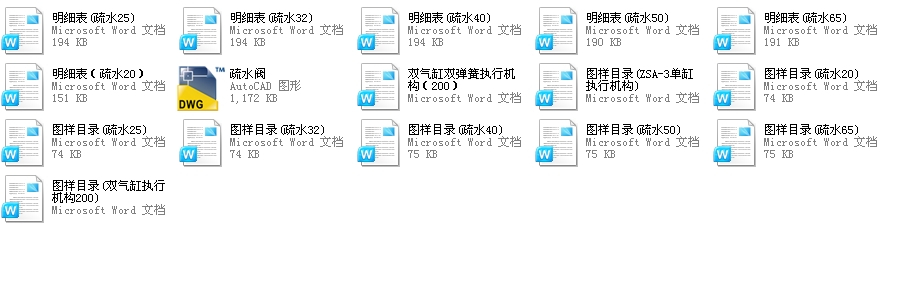

- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 高溫高壓疏水閥 PN17.0MPa全套CAD圖紙帶明細表序
號 代 號 幅面 名 稱 所 屬 裝 配 本內
明總
細數
表量 凈 重 材 料 附 注
代 號 數量 單件 總件
1 GY76S.1P.00.200 1 雙氣缸雙彈簧執行機構 配DN20-32高溫高壓疏水閥 缸徑200
2
3 零 件
4 GY76S.1.01.200 3 支 架 GY76S.1P.00.200 1 1 鑄鋼ZG230-450
5 GY76S.1.02.200 3 活塞推桿 GY76S.1P.00.200 1 1 40園鋼2Cr13
6 GY76S.1.03.200 4 行程標尺 GY76S.1P.00.200 1 1 1板材1Cr18Ni9
7 GY76S.1.04.200-240 4 紫銅墊圈 GY76S.1P.00.200 1 1 15園棒紫銅
8 GY76S.1.05.200-240 4 擋 圈 GY76S.1P.00.200 1 1 60園鋼45號鋼
9 GY76S.1.06.200 4 下 活 塞 GY76S.1P.00.200 1 1 200園棒LY12-R
10 GY76S.1.07.200 4 氣 缸 GY76S.1P.00.200 2 2 無縫鋼管φ220×15
11 GY76S.1.08.200-240 4 隔板擋圈 GY76S.1P.00.200 1 1 55園鋼Q235
12 GY76S.1.09.200 4 氣缸隔板 GY76S.1P.00.200 1 1 220園鋼45號鋼
13 GY76S.1.10.200 4 密封墊片 GY76S.1P.00.200 2 2 215園棒聚四氟乙烯
14 GY76S.1.11.200 4 上 活 塞 GY76S.1P.00.200 1 1 200園棒LY12-R
15 GY76S.1.12.200-240 4 連接螺母 GY76S.1P.00.200 1 1 50園鋼45號鋼
16 GY76S.1.13.200 4 行 程 套 GY76S.1P.00.200 1 1 50園鋼45號鋼
17 GY76S.1.14.200 3 氣 缸 蓋 GY76S.1P.00.200 1 1 30板材Q235
18 GY76S.1.15.200 4 帶臺階六角螺母 GY76S.1P.00.200 2 2 對邊30六角45號鋼
19 GY76S.1.16.200 4 雙頭螺柱 GY76S.1P.00.200 4 4 22園鋼45號鋼
20 GY76S.1.17.200 4 壓縮彈簧Ⅰ GY76S.1P.00.200 1 1 16園鋼60Si2Mn
21 GY76S.1.18.200 4 壓縮彈簧Ⅱ GY76S.1P.00.200 1 1 11園鋼60Si2Mn
編制 雙氣缸雙彈簧
執行機構（缸徑200） GY76S.1P.00.200.MX
校對
圖 樣 標 記 共4張 第1張
審定 明 細 表 S 上 海 光 輝
儀器儀表公司...
