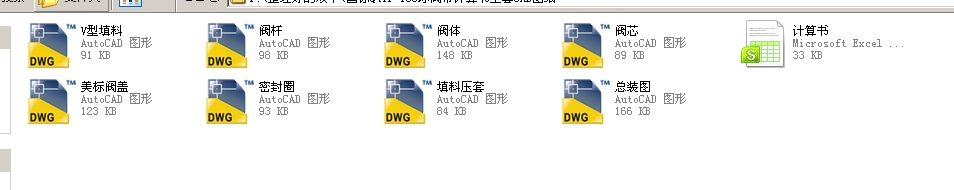

國標Q41F一100球閥帶計算書全套CAD圖紙
  • 該文件為rar格式
  • 文件大小：503.00K
  • 下載次數：
  • 文件評級：
  • 更新時間：2012-07-25
  • 發 布 人：kljjt
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 rar 格式，下載需要 20 積分
  • 國標Q41F一100球閥帶計算書全套CAD圖紙
  • 國標Q41F-100球閥帶計算書全套CAD圖紙序號 計算數據名稱 符號 式中 公式 單位 計算數據
    符號
    1 閥桿力矩 MF MQF+MFT+MFC N.mm 108445.73924
    球體與閥座間的摩擦力矩 MQF 3.14Dmp^2*P*fm*R(1+cos)/8cos N.mm 105902.33924
    摩擦因數 fm 0.05
    密封面平均直徑 Dmp 設計都給定 mm 109.5
    密封角 cos 設計者給定 mm 45
    球的半徑 R 設計者給定 mm 77.5
    2 閥桿與填料的摩擦力矩 MFT QT*Dt/2 N.mm 2543.4
    填料與閥桿之間的摩擦力 QT N 169.56
    閥桿直徑 Dt 設計都給定 mm 30
    圈數 Z 設計者給定 3
    單圈填料高度 h mm 5


    九.閥桿頭部強度計算
    序號 計算數據名稱 符號 式中 公式 單位 計算數據
    符號
    1 閥桿端頭扭轉剪切應力 τn Mf/w^1/2 Mpa 20.784920659
    斷面抗扭系數 W βa^3 5217.52
    寬度 a mm 22
    系數 β 0.49
    閥桿許用扭轉剪切應力
    ...
