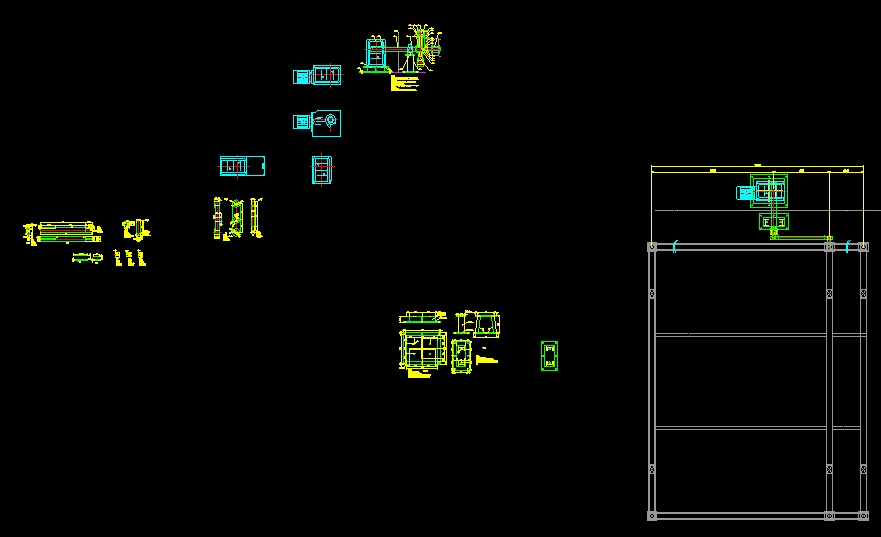

往復運動機構全套圖紙
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 一種往復運動機構全套圖紙技術要求：.去除毛刺。.材料為45鋼。.未注倒角為C1。曲柄銷軸技術要求：.去除毛刺。.采用45鋼。.未注倒角為C1。技術要求：.材料采用Q235或45鋼。.可焊接加工。.未注倒角為C1。曲柄技術要求：.去除毛刺。.材料采用45鋼。.加工時應嚴格保證內孔錐度。P4.未注倒角為C1。錐套技術要求：.材料為45鋼。.去除毛刺。.未注倒角為C1。連接軸技術要求：.去除毛刺。.采用45鋼。.未注倒角為C1。連桿其余其余其余其余裝配要求：.應嚴格按照零件配合和圖示尺寸裝配到位，應保證較高的裝配精度，以免發生干涉。.連接軸"15"焊接固定端伸出方鋼長度應保證10±1mm，應焊接牢固,應與骨架垂直焊接，不得傾斜。.裝配時曲柄銷軸"10"應與曲柄"18"上250mm端孔連接，應保證初始行程為500mm,若有要求，可根據要求裝配。P4.支架"19,21"用來支撐電機與固定軸承座，焊接制作，需保證電機輸出軸中心離地面高度為360mm.P5.圖中各螺母必須擰緊。P6.軸承過渡配合處安裝時可借助用木錘或銅錘，不得用鐵錘，以免破壞零件表面。傳動軸技術要求：.支架應布置在減...
