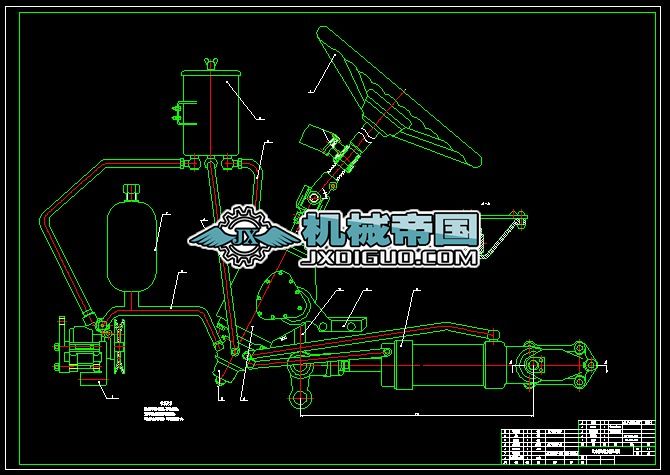

大卡車液壓助力轉向系統設計
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 1.2.1機械轉向系
機械轉向系以駕駛員的體力作為轉向能源，其中所有傳力件都是機械的。機械轉向系由轉向操縱機構、轉向器和轉向傳動機構三大部分組成。
1一轉向盤；2一轉向軸；3一轉向萬向節；4一轉向傳動軸；5一轉向器；
6-轉向搖臂；7一轉向直拉桿；8一轉向節臂；9一左轉向節；
10、12一梯形臂；11一轉向橫拉桿；13一右轉向節
圖1-1機械轉向系示意圖
圖1-1所示為機械轉向系的組成和布置示意圖。當汽車轉向時，駕駛員對轉向盤1施加一個轉向力矩。該力矩通過轉向軸2、轉向萬向節3和轉向傳動軸4輸入轉向器5。經轉向器放大后的力矩和減速后的運動傳到轉向搖臂6，再經過轉向直拉桿7傳給固定于左轉向節9上的轉向節臂8，使左轉向節和它所支承的左轉向輪偏轉。為使右轉向節13及其支承的右轉向輪隨之偏轉相應角度，還設置7轉向梯形。轉向梯形由固定在左、右轉向節上的梯形臂10、12和兩端與梯形臂作球鉸鏈連接的轉向橫拉桿n組成。
從轉向盤到轉向傳動軸這一系列部件和零件，均屬于轉向操縱機構。由轉向搖臂至轉向梯形這一系列部件和零件(不含轉向節)，均屬于轉向傳動機構。...
