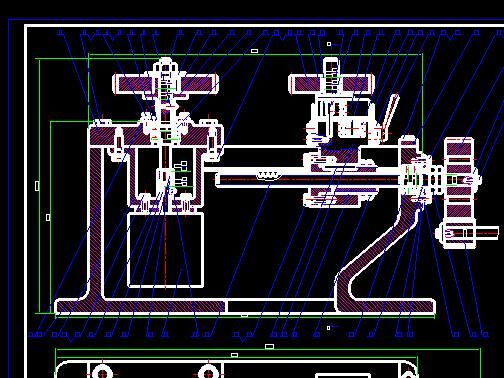

齒輪雙面嚙合儀裝配圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 10 積分
-
- 畢業設計齒輪雙面嚙合儀通過計算機控制步進電機驅動被測齒輪、測量齒輪以及雙面嚙合檢測儀的進給機構，傳感器將位移信號轉變為電信號，經數模轉換器(A／D)轉換成數字量，利用計算機進行數據采集、分析處理 ，經過測量電路、接口及軟件系統，顯示齒輪徑向綜合誤差和徑向一齒綜合誤差曲線和計算結果 ，比較詳細的介紹了形位誤差測量儀機械部分改造的設計。機械部分改造的方案，拆除原測量儀的齒輪齒條副，用步進電機帶動絲杠以控制工作臺的左右移動，并用電機驅動分度盤及工件的旋轉，利用電感傳感器把被測件位移信號傳給計算機進行數據處理，并打印輸出直接得到測量結果，從而完成行位誤差測量儀的自動化改造。本設計提高了檢測儀的檢測速度和精確度自動化改造...
