五墊圈沖孔落料級進模的設計
- 文件介紹：
- 該文件為 zip 格式，下載需要 10 積分
-

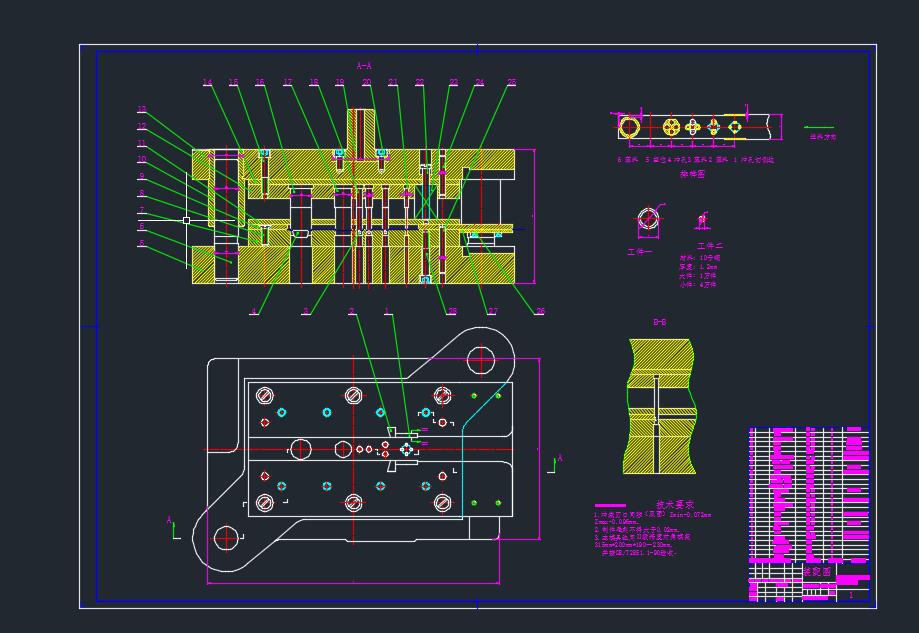

- 五墊圈沖孔落料級進模的設計，全套圖紙，包含各零件細分CAD圖紙，全套，可作為畢業設計，參考 生產工件為平墊圈，其主要放置在螺母與被聯接件之間起保護支撐作用。零件由圓弧組成，形狀簡單對稱，厚度適中，中小批量生產，且精度不高，屬于普通沖壓件。但考慮到孔Φ8之間的邊距較小，復合模裝配較困難，而單工序模則需要四套模具，其制造成本較高且操作不安全。經分析比較，對于本設計中要得到的零件宜采用沖孔4×Φ4→落料2×Φ8→落料2×Φ8→沖孔Φ24→落料Φ30的多工位級進模。采用該方案生產效率高，操作方便安全，能實現自動化的大批量生產，符合零件生產的要求，且只需制造一套模具，降低了制造成本。
...
