造紙廢水處理工藝流程圖

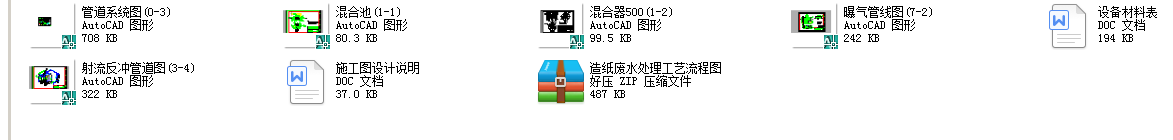

- 文件介紹：
- 該文件為 zip 格式，下載需要 20 積分
-
- 本工程為改建工程，有關設計依據、設計任務與要求、工藝設計說明及各構筑物的設計參數，均見簽訂的技術協議和合同書。 2、本圖標高單位為米，其余為毫米。本圖標高基點有兩個，一個以調節池地坪為準，另一個以路面為準。 二、工藝部分 1、調節池一座為新建，建筑尺寸為28000×9000×4000mm3。鋼筋砼結構；另一座為利用原有漿粕液廢水二號調節池改建。改變其原有排泥系統，增加出水擋墻即可。 2、脫色反應池在原有氣浮池體基體上，墻高1500mm，按圖增設新墻預埋套管。池體內故兩層填料，一層為沸石，粒徑5-10mm，層高為800mm，為墊層；另一層為鐵屑混合填料，層高為600mm。反應池分6格，進水分布均勻，采用射流脈沖反沖洗。 3、反應池進口設有管道混合器。儲堿池利用原場地儲堿池，有機水通過螺桿泵加到管道混合器前端，經管道混合器混合后，進入反應池。 4、沉淀池分6座，平行進水。2座為原有浮渣池改建，在原有池體基礎上增加1.7m高度；4座為新建，均為豎流式沉淀池。反應池出水經分流井分流后，均勻進入6個沉淀池。新建池體建筑尺寸為5650×5500×4000mm3。...
