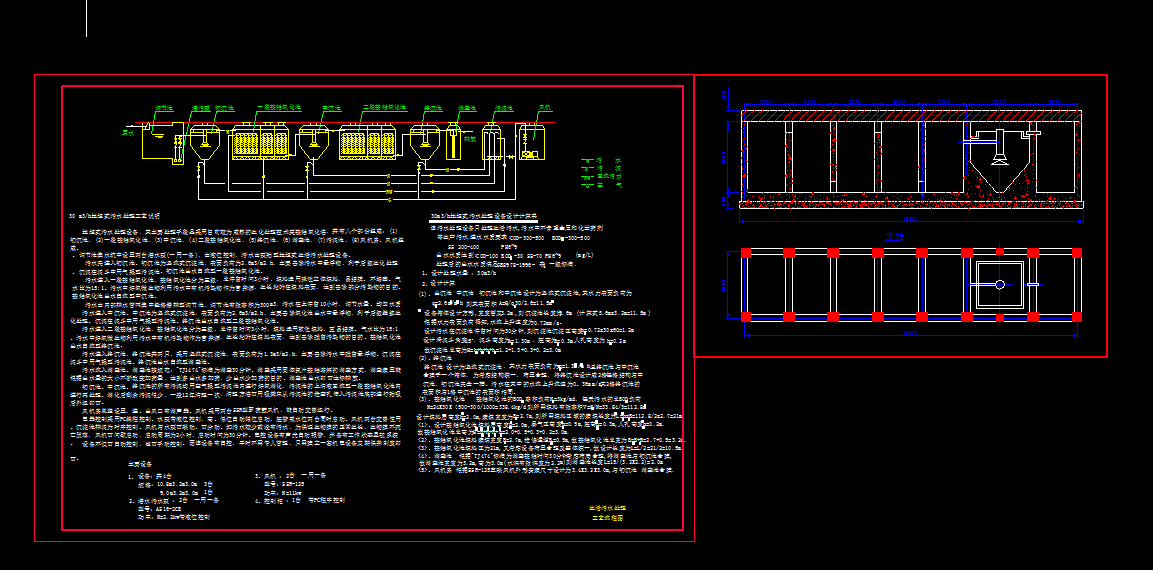

每小時30噸生活污水處理工藝流程設計圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 每小時30噸生活污水處理工藝流程設計圖，一套非常有用的生活污水設計的圖紙資料，主要在圖紙中有完整詳細的設計計算過程，可下載參考使用。
30 m3/h地埋式污水處理工藝說明
地埋式污水處理設備，其主要處理手段是采用目前較為成熟的生化處理技術棗接觸氧化法，共有八個部份組成：(1)
初沉池，(2)一段接觸氧化池，(3)中沉池，(4)二段接觸氧化池，(5)終沉池，(6)消毒池，(7)污泥池，(8)風機房、風機組
成。
。調節池集水坑中設置兩臺潛水泵(一用一備)，由液位控制，污水由泵抽至地埋式生活污水處理設備。
污水先進入初沉池。初沉池為豎流式沉淀池，表面負荷為2.6m3/m2.h，主要去除污水中懸浮物，利于后級生化處理
。沉泥在泥斗中用氣提至污泥池。初沉池出水自流至一段接觸氧化池。
污水進入一段接觸氧化池，接觸氧化池分為三級，總停留時間3小時，填料選用彈性立體填料，易結膜、不堵塞。氣
水比為15:1。污水中好氧微生物利用污水中有機污染物作為營養源，生長粘附在填料表面，達到去除部分污染物的目的。
接觸氧化池出水自流至中沉池。
污水由內部排水管網集中經格柵排至調節池，調節池有效容積為300m3，污水在此停留10小時，調節水量、均勻水質
污水進入中沉池。中沉池為豎流式沉淀池，表面負荷為2.6m3/m2.h，主要去除氧化池出水中懸浮物，利于后級繼續生
化處理。沉泥在泥斗中用氣提至污泥池。終沉池出水自流至二段接觸氧化池。
污水進入二段接觸氧化池，接觸氧化池分為三級，總停留時間3小時，填料選用軟性填料，更易結膜。氣水比為15:1
。污水中好氧微生物利用污水中有機污染物作為營養源，生長粘附在填料表面，達到去除殘留污染物的目的。接觸氧化池
出水自流至終沉池。
污水進入終沉池，終沉池共兩只，采用豎流式沉淀池，表面負荷為1.3m3/m2.h，主要去除污水中殘留懸浮物。沉泥在
泥斗中用氣提至污泥池。終沉池出水自流至消毒池。
污水流入消毒池。消毒池按規范："TJ1474"標準為消毒30分鐘。消毒采用固體氯片接觸溶解的消毒方式，消毒裝置能
根據出水量的大小不斷改變加藥量，達到多出水多加藥，少出水少加藥的目的。消毒池出水即可達標排放。
初沉池、中沉池、終沉池的所有污泥均用空氣提至污泥池內進行好氧消化，污泥池的上清液回流至一段接觸氧化池內
進行再處理。消化后剩余污泥很少，一般12年清理一次，清理方法可用吸糞車從污泥池的檢查孔伸入污泥池底部進行抽吸
后外運即可。
風機房單獨設置，進、出風口有消聲器。風機采用兩臺SSR型羅茨鼓風機，能自動交替運行。
電器控制采用PC編程控制。水泵帶液位控制，高、低位自動限位啟動，超警戒水位兩臺同時啟動。風機兩臺交替使用
。沉淀池排泥為時序控制。風機與水泵可聯動、可分動。如污水較少或沒有污水，為保證生物膜的正常生長，生物膜不死
亡脫落，風機可間歇啟動，啟動周期為2小時，啟動時間為30分鐘。電控設備有聲光自動報警，并備有工作狀態顯視系統 ...
