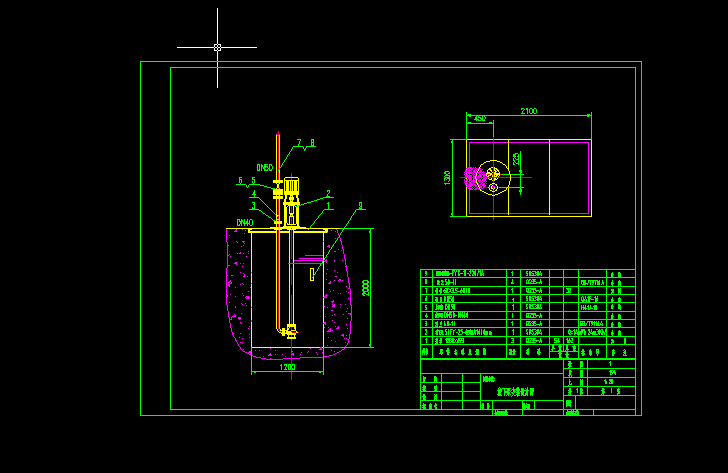

50FY一25 L=1600液下泵安裝設計圖
- 文件介紹:
- 該文件為 dwg 格式,下載需要 20 積分
-
- 50FY-25 L=1600液下泵安裝設計圖,圖紙?jiān)O(shè)計具通用性,可下載參考使用。
主要安裝材料:
液位傳感器-FYK-11-220/1A
法 蘭 50-10
鋼 管 60X3.5-6000
球 閥 DN50
止回閥 DN50
變徑管 DN50-DN40
法 蘭 40-10
液下泵 50FY-25-插到深度1600mm
蓋 板 1280x693...
