Φ2000多介質過濾器圖紙
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

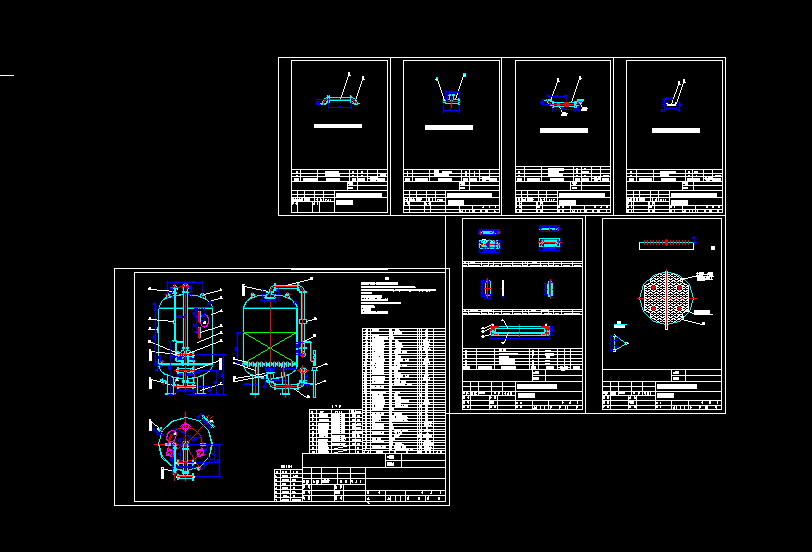

- Φ2000多介質過濾器詳細圖紙，設備外形尺寸2016mmx2016mmx4167mm。包括裝配總圖與部件制作圖
技術要求
1.本設備按照JB/T2932-1999《水處理設備技術條件》進行制造、試驗和驗收。
2.焊接采用電弧焊,手弧焊焊條型號:碳鋼之間為E4303,埋弧焊焊絲鋼號 為H08A,焊劑牌號為HJ431;不銹鋼之間為A102.
3.焊接接頭型式及尺寸按HG20583-1998中規定:對接焊縫為DU4, DU29;接管與殼體的焊縫為G2,;角焊縫的焊腳尺寸按較 薄板的厚度;法蘭的焊接按相應法蘭標準中規定.
4.殼體內壁焊縫應打磨光滑.
5.設備制造完畢后,以0.75MPa進行水壓試驗.
6.設備檢驗合格后,內壁除銹并襯橡膠一層,厚度為3mm.膠板質量按
7.襯膠完畢后,經9000KV電火花檢查不得漏電為合格. 滿足《化工設備和管道的橡膠襯里》的要求.
8.設備外表面涂底漆、面漆各兩遍.
9.管口及支座方位按本圖.
10.設備運輸時應采取措施對接管法蘭表面加以保護,以免損傷襯膠部位. ...
