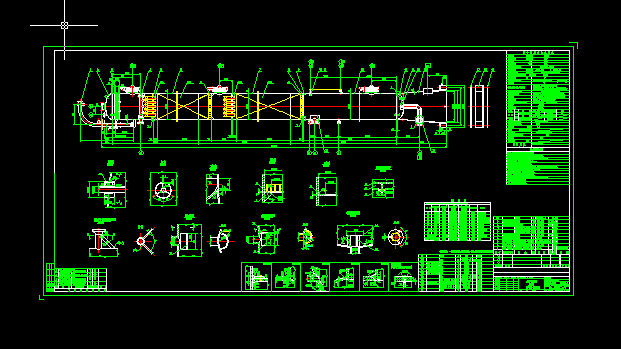

吹脫塔設備圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 吹脫塔設備圖
特殊要求及說明
1.填料、柵板、分布器及再分布器由清華大學提供。
2.地腳螺栓必須使用本設備的模板、錨板預埋，裙座螺栓孔必須用本設備的樣板進行劃線加工。
3.裙座螺栓孔中心圓直徑以及相鄰兩孔和任意兩孔間弦長極限偏差為2mm。
4.支承柵板應平整，安裝后的平面度公差為2.4mm。
5.分布器及再分布器的平面度公差為3mm。
6.填料安裝前應清洗油污，安裝時不得將雜物帶入塔內，內件及填料均應在設備就位后現場安裝。
7.塔體在同一斷面上的最大直徑與最小直徑之差≤12mm.
8.塔體內表面焊縫應修平，焊疤，焊渣應清除干凈。
9.接管、人孔等與筒體焊接時，應與塔體內壁平齊。
10.未注角焊縫為連續焊,焊縫腰高為相鄰兩焊件中的較薄件之厚度.
11.所有受壓焊縫必須全焊透.
12.地腳螺栓材料為:16Mn。...
