水暴式打磨臺
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

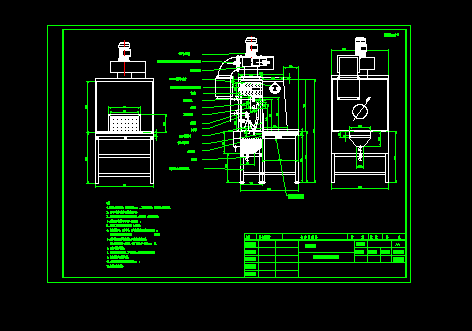

- 水暴式打磨臺設計圖
說明
1、抽屜水槽不需折邊，高度為50 mm ，不需安裝拉手，要安裝排水口及堵頭，
2、吸風口邊緣要求底于玻璃鋼網平面，
3、風管彎頭與風機連接采用插槽連接，夾具固定，方便折裝清洗；
4 、水簾板下邊離水平面40-45 mm ，
5、水簾板下方加裝水次水簾板；如圖所示；
6、噴嘴安裝5個，要求均布，兩頭噴嘴離側板距離100 mm ；
螺旋噴嘴改用實心錐形噴嘴 BT50
7 、溢水槽蓋板要求密封良好，要求采用插槽形式；
溢水槽內安裝有一分流管，管的下面鉆有一排10 mm 孔，
8、風機風管密封良好，
8、馬達進線口密封良好，不可進灰塵；電線管采用鋼管結構，
9、所有電器采用防爆電器；
10、安裝固定螺絲只可長出螺母5 mm ，
11、提供設備說明書，
...
