7t燃油燃氣鍋爐總圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

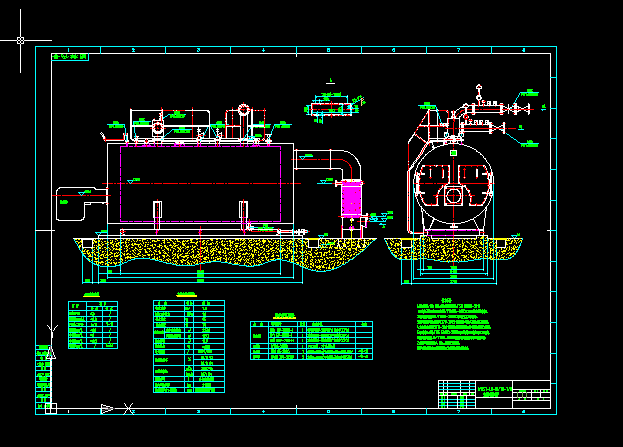

- 7t燃油燃氣鍋爐總圖
本圖紙為WNS7-1.0-95/70-Y/Q--7t燃油燃氣熱水鍋爐總圖，總圖含有立面布置圖、主要技術參數、輔機規范以及技術要等等，主要技術參數有額定功率為7.0MW,工作壓力1.0MPa，熱水溫度95度，回水溫度70度，受熱面積本體223.6平米+節能受熱面積119.3平米，滿水容積16.9立方，適用燃料天然氣/輕油，
技術條件
1.鍋爐的設計，制造，檢驗，安裝及運行必須符合TSG G0001-2012
《鍋爐安全技術監察規程》和JB/T10094-2002《工業鍋爐通用技術條件》。
2.鍋爐水質應符合GB/T1576-2008《工業鍋爐水質》等的標準。
3.鍋爐的安裝應符合GB50273-2009《鍋爐安裝工程施工及驗收規范》的要求。
4.煙囪高度按GB13271-2001《鍋爐大氣污染物排放標準》或當地環保部門的要求。
5.鍋爐能效必須符合TSG G0002-2010《鍋爐節能技術監察管理規程》的規定。
6.鍋爐油漆包裝按JB/T1615-1991《鍋爐油漆和包裝技術條件》的要求進行。
7.本鍋爐運行前須作點火，熄火，壓力保護裝配調試。
8.燃氣調壓站閥門出口至燃燒器進口之間的管道安裝由用戶自理。...
