化工廠廢氣凈化設計圖站工藝流程圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

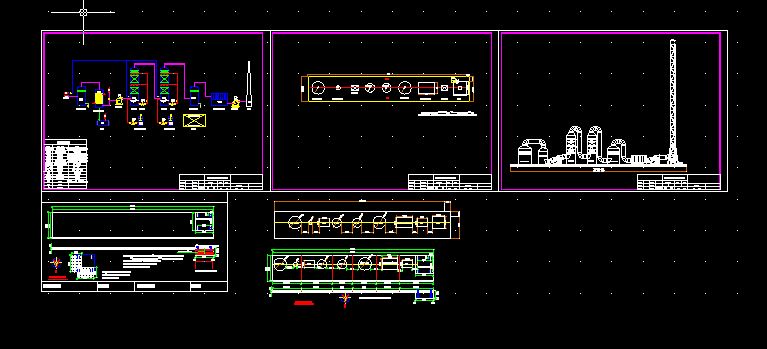

- 化工廠廢氣凈化站工藝流程圖
設備一覽表
K101(102)
汽液分離器 Φ2500mm*4000Lmm
C101 列管式冷凝器 100m2
T101 酸洗塔 Φ1800mm*6500Lmm
T102
堿洗塔 Φ1800mm*6500Lmm
T103
炭纖維凈化器 3100*2100*1800mm
F1(F2) 玻璃鋼離心風機 N=15kw
WP1/2 循環泵 N=4kw
WP3/4 計量泵 RD-10-04
SV1 貯罐 0.5m3
SV2 酸液貯罐 1m3
SV3 堿液貯罐 1m3
YD 煙囪 Φ700mm*L25000mm
蝶閥 ...
