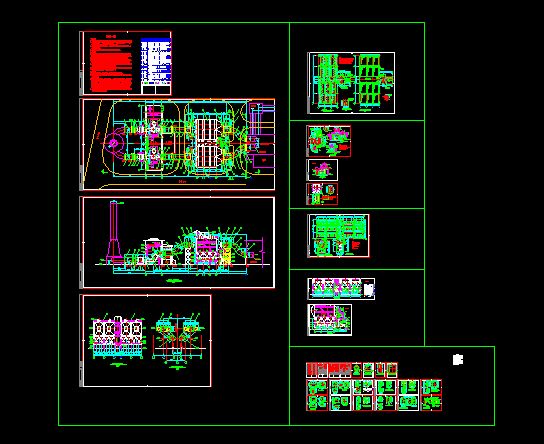

燒結機除塵系統成套設計圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 燒結機除塵系統成套設計圖
設 計 施 工 說 明
一. 設計說明：
1. 本設計為某鋼鐵廠新建XXXm 燒結機工程燒結機主抽風電除塵系統,主要承擔燒結機2個大煙道的煙氣除塵； 2
2. 凈化設備選用2臺220m 三電場靜電除塵器，電場平均風速1.21m/s；主抽風機采用2臺SJ16000型離 2
心通風機，配用電機為T5600-6/1730（5600kW/10kV）；
3. 考慮粉塵回收利用，除塵灰斗下部設輸灰系統，由6條埋刮板，2臺集中埋刮板，斗提機以及加濕機組成，粉
塵經加濕后由灰車運走；
4. 圖中所示標高±0.000m相當于絕對標高45.000m，圖中標注管徑均為外徑；
二. 制作安裝：
1. 本系統的設備（電除塵器，風機，消聲器和補償器等）與管道連接采用法蘭連接（法蘭由對應設備廠家提供）
其余管道全部采用連續焊接，焊腳高度取管道厚度；凡法蘭連接處經墊壓實后δ=5mm石棉繩，石棉繩浸油處理；
2. 電除塵器,風機等設備的安裝請嚴格按照設備產品說明書各項有關條例，在有關技術人員指導下進行；
3. 設備基礎及風管支架見土建相關施工圖，部分管架視現場情況確定；電控以及計器儀表見相關專業施工圖；電
除塵器熱風系統和除塵器入口三通管導流片由除塵器設備廠家設計，施工安裝時詳見廠家提供的相關圖紙;
4. 系統所有圓形風管制作時，每隔4m用%%c50鋼管作十字支撐，所有矩形風管均采用δ=8mm，板高80mm
的加強筋板橫豎300×300固定；風管法蘭用δ=8mm筋板加固；
5. 電除塵器進口之前的彎頭要做耐磨處理，為保證防磨層的質量和使用壽命， 建議采用耐磨剛玉陶瓷作為耐磨層；
6. 所有風管及構件制作完畢刷紅丹一道，安裝完畢后刷耐熱灰漆二道；
三. 系統保溫：
1. 本系統的管道（進出風管），設備（電除塵器，風機，消聲器等）均要采取保溫措施；
2. 電除塵器本體（箱體及灰斗等）的保溫，由設備廠家負責設計施工；風機保溫由廠家設計，施工時參照陜鼓提
供的相關圖紙施工；
3. 風管施工：%%c4圓鋼作成鉤釘，一頭折成90%%D長15mm，焊于管壁之上，縱橫間距約300mm左右，硅酸鎂
卷材（δ=50mm）被鉤釘穿透敷設（二層）在管壁上，每塊保溫層的接逢要交錯敷設，在用網格為30×30
的鍍鋅鐵絲網罩上，并將鉤釘頭部彎曲鉤住鐵絲網，并使保溫層壓緊。外層用δ=0.5mm鍍鋅鐵皮包緊，水平
管道管徑方向與周長方向采用搭接，傾斜管道應由下而上施工，環向接縫朝下，接頭搭接50mm長，用M6×18
螺栓固定，然后用鋁鉑密封膠帶粘牢，搭接處用自貢螺釘擰緊；法蘭孔，清灰孔等處，采用自貢螺釘固定；
4. 風管保溫層施工時，遇有補償器，風量調節門，法蘭，清灰門等需要繞開時，以不影響各部件功能為宜；與各
管件脫開的距離，視現場具體情況而定；...
