格柵提升泵房施工圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

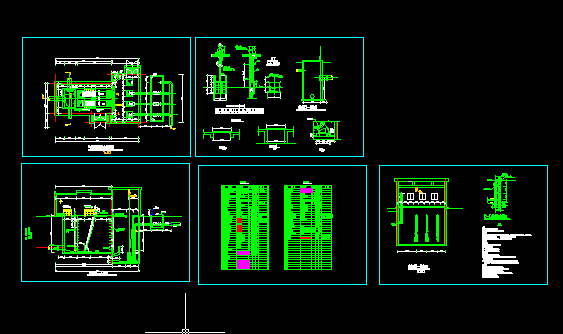

- 格柵提升泵房施工圖
說明
一、總則
1、本圖尺寸：高程以米計，其余單位以毫米計。
2、圖中%%p0.00標高相當于絕對高程347.850米。
二、設備選型
1、潛水泵選用：CP3201-180MT630 潛水排污泵（Q=130L/s，H=15m，N=25kw）三臺。
濕式固定安裝，帶自動耦合裝置，提升泵房深 米，水泵應有過載過熱泄漏等常規保護，并應
有低水位循環水冷卻功能。電控柜由廠家配套供貨為一控一型式，采用兩用一備式組合運行。
2、格柵選用：
三、控制與信號
1、提升泵房?jī)?nèi)潛水泵要求可以實現就地及遠程自動控制。
2、潛水泵的自動控制信號要求：
標高：－5.20m 為最低水位即為停泵水位；
標高：－5.20m 為最低水位即為開泵水位；
四、管道與鋼件
1、進出水管選用鋼管，雨水管選用UPVC管。
2、管道保溫：設于閥門井內的各種管道均需做保溫，保溫做法用50mm厚聚氨酯泡沫塑料，外
保護層采用硬質聚乙烯塑料。
3、管道防腐：所有鋼制配件需做防腐處理，外防腐底漆采用IPN8710-1防腐底漆，面漆采用
FCHL52-12環氧煤瀝青防腐漆。涂層順序：底漆一道，面漆兩道，厚度不小于0.2毫米。
五、施工要求：
1、本圖為工藝圖，施工時應配合土建及其他相關專業進行施工。
2、格柵前設置水管?chē)娮靽娏軚旁駯殴ぷ髌脚_(tái)沖洗水源由軟管從水龍頭引接。
3、設備到貨后，設備基礎與到貨設備安裝尺寸復合后進行澆注。
4、本圖管道連接：焊接鋼管與管件之間為法蘭連接，鑄鐵管道為承差連接（橡膠圈柔性）。
5、所有管支架均按照有關圖集進行制作安裝。
6、說明未詳之處按國家有關施工及驗收規范執行。...
