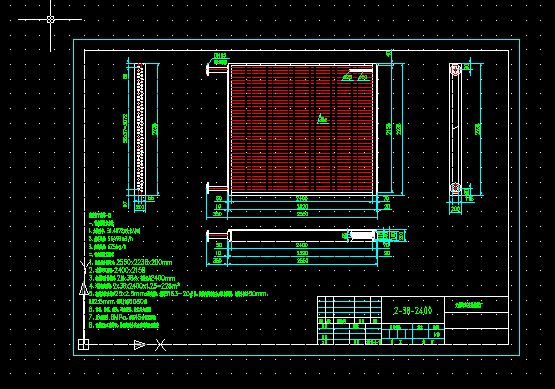

32萬大卡散熱器設計圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 32萬大卡散熱器設計圖
一、散熱器技術參數(shù)
1、加熱功率：31.4072萬大卡/小時
2、循環(huán)風量：56493m3/h
3、蒸汽耗量：625kg/h
二 、散熱器技術要求
1、散熱器外形尺寸：2550x2238x200mm
2、有效迎風面積：2400x2158
3、換熱翅片管排列：2排x38支x有效長度2400mm
4、計算換熱面積：2x38x2400x1.25=228m 2
5、換熱基管采用%%C25x2.5mm無縫鋼管，材質(zhì)8163-20#管，換熱翅片鋁復合后軋制而成，翅片外徑%%C50mm，
間距2.5mm，鋁翅片材質(zhì)1060鋁
6、管板，外框、封頭、進出接管、法蘭均為碳鋼
7、壓力試驗1.8MPa，保壓45分鐘無滲漏
8、散熱器加工完畢后，除鋁翅片外其余噴耐高溫銀粉漆 ...
