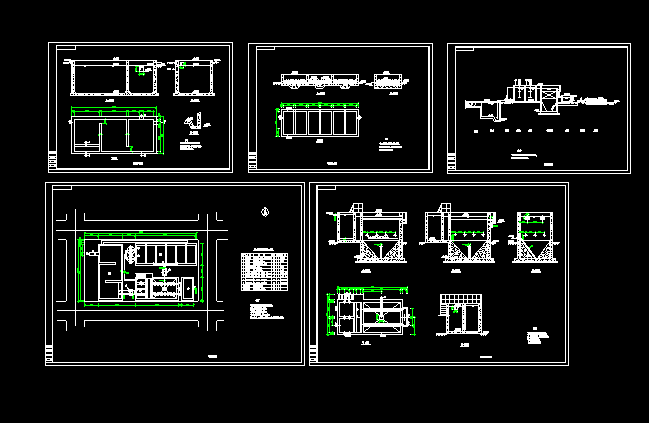

某塑料生產廠廢水處理工藝流程圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 10 積分
-
- 某塑料生產廠廢水處理工藝流程圖
工藝參數
序號 名 稱 規 格 單位 數量 備 注
1 人工格柵 0.5x1.5m，柵距5mm 臺 1 不銹鋼
2 調節池 8x3.5x3.5m 座 1 鋼混
3 提升泵 40FPZ(D)-18 臺 2
4 反應斜板沉淀池 3x4x5m 座 1 鋼混
5 干化場 9x3x1.2m 座 1 磚混
6 石灰投配裝置 %%c1.2x1.5，1.5Kw，80rpm 套 1 不銹鋼、帶泵
7 PAC投配裝置 %%c1.2x1.5，1.5Kw，80rpm 套 1 不銹鋼、帶泵
8 中和攪拌器 1.5Kw，80rpm 臺 1 水下不銹鋼
9 反應攪拌器 1.5Kw，50rpm 臺 1 水下不銹鋼
10 清水池 3x2x2.5m 座 1
11 污泥泵 ISG65-100A 臺 2 ...
