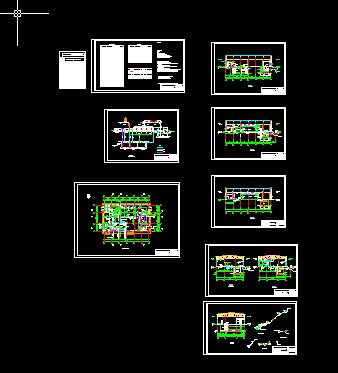

某污水處理廠設計圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 某污水處理廠設計圖
設計說明
一、設計依據
1、《建筑給水排水設計規范》（GB 50015-2003）（2009年版）；
2、《建筑設計防火規范》（GB 50016-2006）；
3、《建筑滅火器配置設計規范》（GB 50140-2005）；
4、《室外排水設計規范》（GB 50014-2006）；
5、江蘇源泰環保設備有限公司負責工藝設計、施工、調試；
6、各專業提供的資料。
二、設計內容
㈠工藝部分
1、本污水水處理站處理水量為20m/h。
2、圖中尺寸單位：標高以m計，其它均以 mm計。
3、室內地面±0.00相當絕對標高由現場確定，室外地面-0.30m.
4、圖中所注管道標高除排水管為管內底標高外，其余均指管中心標高。
5、工藝管道采用螺旋縫電焊鋼管、焊接鋼管，焊接或法蘭連接。
加藥、消毒管道采用ABS1433塑料管，熱熔連接。
6、地上管道刷刷樟丹、鉛油各兩遍,埋地部分環氧煤瀝青加強防腐。
7、管道安裝完畢后應進行水壓試驗，試驗壓力為0.60MPa.
8、在S1433BR池作鋼板挑臺，廠家根據現場具體情況作固定支架。
9、本圖根據建設方確定的廠家設備資料繪制，施工前需經廠家核實土建結構、設備定位等相關資料，
核定無誤再施工。
10、控制系統、設備安裝、運行調試及處理效果由廠家負責。
11、水泵配管包括進水口閘閥、出水口止回閥和閘閥、異徑管、壓力表等相關配件均根據水泵出口
及設計配管現場確定并安裝。
12、潛水泵采用自動耦合式安裝，固定導桿的槽鋼現場加工。
13、本圖根據建設方經工藝招標確定的設備繪制，設備及配管均需在廠家指導下安裝，根據現場實際情況可適當調整。
14、凈水器反沖洗排水通過管道排至調節池內。污泥池內污泥由吸泥車定期外運至選煤廠的煤泥系統。
15、為了防止沉積污泥，在調節水池內設置一道空氣管，池內空氣管采用UPVC塑料管，采用熔接接口，
在空氣管上向下開4mm孔，孔邊磨除毛刺，開孔距離200mm。
16、由于廠家提供的設備資料圖上有不完整之處，本圖中未完善的部分由現場確定。
㈡室內給排水部分
1、給水管采PPR給水塑料管及注塑成型的同質管件，接口方式為熱熔連接。
2、給水管道安裝完畢后應進行水壓試驗,試驗壓力1.00MPa.
3、排水管采用排水塑料管及注塑成型的同質管件，承插粘接接口。
4、排水管道相接處采用 45°斜三通。
5、排水管道安裝完畢后，應按驗收規范做灌水試驗。
6、室內設MF/ABC4-2A磷酸銨鹽干粉滅火器，滅火器設置于專用的滅火器箱內。
7、生活給水接自室外生活給水管網。
8、工程量計算范圍：排水管計算至排水檢查井，其它計算到墻外3.00m。
9、本設計未盡事應按GB50242-2002《建筑給水排水及采暖工程施工質量驗收規范》有關規定執行...
