脫水車間工藝布置圖.DWG
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

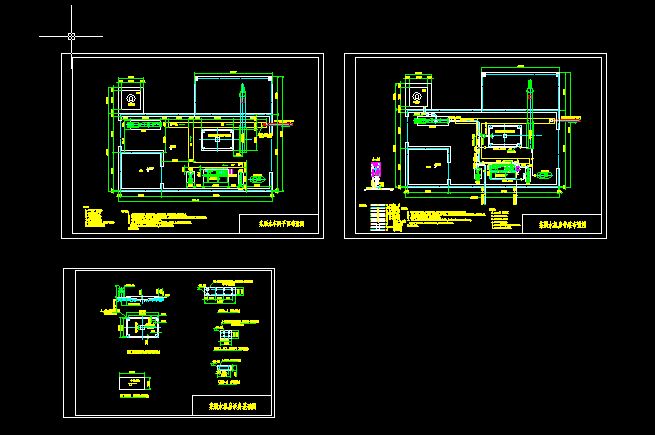

- 脫水車間工藝布置圖
技術說明：
1. 本圖尺寸單位以毫米計，高程單位以米計，室內地面±0.30。圖中所注管道標高為管中心標高。
2. 管溝（排水溝）坡度i=0.005，要設置蓋板（用戶自理），管溝內敷設的管道支架形式及位置由現場確定，預埋管用戶自理。
3. 空壓機為可移動式，不需基礎，具體位置現場待定。
4. 主機、污泥泵和沖洗水泵基礎采用預埋地腳螺栓二次澆注方式，加藥裝置、加藥泵采用現場鐵膨脹固定，
安裝時按產品使用進行。二次稀釋裝置不需基礎，采用M6×60鐵膨脹固定。
5.本圖僅供參考。
技術說明：
1、污泥泵功率 7.5KW。
2、加藥泵功率1.1KW。
3、沖洗泵功率7.5KW。
4、空壓機功率1.5KW。
5、絮凝劑制備裝置總功率1.68KW（參考）。
6、無軸螺旋輸送機功率4KW...
