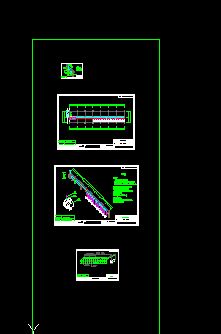

環保工程油煙廢氣處理CAD圖紙
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 環保工程油煙廢氣處理CAD圖紙
設計說明
1.設計參數：
設計廢氣量：Q=20000m3/h
凈化器處理風量為20000m3/h，設計13臺設備串聯管道處理。
設計風速為主風管15m/s，支風管風速12m/s，風口風速2m/s。
2.本圖設計的范圍為冷墩機工作時產生油煙廢氣的工藝施工圖設計。
3.設備根據客戶要求擺放,如有調整又方提前友好協商.
4.圖中管道尺寸標注根據傳真圖紙所得,若有誤差根據現場測量為基準。
明的外，其余尺寸以mm計。
5.管道施工時應滿足工藝要求，安排好施工順序。
6.風管材料采用鍍鋅鋼板。
7.外露的支架、法蘭、均刷銀粉漆，或由客戶根據全廠情況協調確定。
8.未盡之處按國家有關規定規范實施。...
