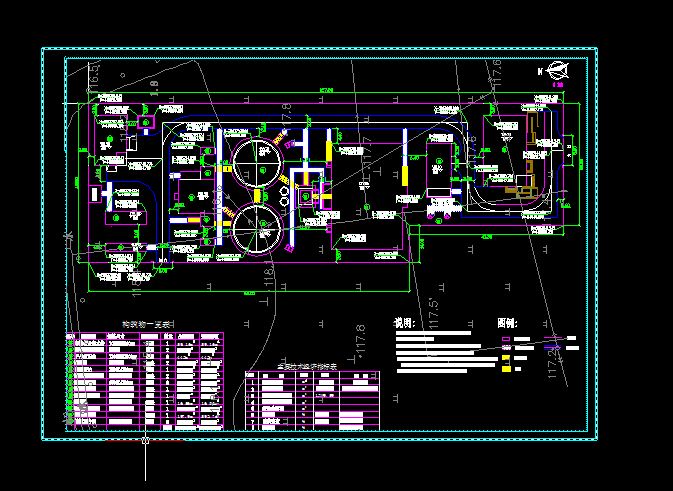

5000t／d城鎮污水處理平面圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 5000t／d城鎮污水處理平面圖
說明:
1、施工前要求場地平整，全廠地面絕對標高為117.9;
2、本平面圖尺寸單位：米;
3、本圖定位尺寸按坐標尺寸標注，均為構建墻外角線尺寸；
4、實際放線若與圖中尺寸不符，及時與設計單位聯系；
5、圖中生產區未注人行道寬度均為1.5米。人行道的作法見本設計詳圖。
人行道為雙面坡，坡度為1.5%，人行道需比相應地面高5厘米以上。
6、圖中架空廊道寬1.2米，其它同池頂廊道做法。...
