[貴州]淀粉廠水處理全套施工圖
- 文件介紹：
- 該文件為 zip 格式，下載需要 20 積分
-
![[貴州]淀粉廠水處理全套施工圖](http://www.babadyw.com/d/file/p/2020/06-17/9297e178d350fa99737e0fb514c87228.jpg)
- [貴州]淀粉廠水處理全套施工圖
1、外理水量為729m 3/h.。
2、集水井：最大一臺泵的流量為760m3/h，5mim的水量為63.3m3、實際清水集水井容積為：111.38m3污水集水井容積為：90.97m3。 3）進出水系統：沉沙池的進水為通過污水泵將來自清洗車間的輸送及清洗水提升到沉沙池上方的除渣機，初步除渣后的水通過除沙機的出水口重力流到沉沙池的緩沖段，經過一、二級沉沙池后通過水渠流到斜管沉淀池。
3、沉沙池：1）最大流速為0.3m/s;最大流量停留時間按60S設計，
2）沉沙池有效水深為0.56M。總水頭損失0.5m。
4）排泥系統：采用多斗重力排泥，泥斗排泥閥采用快開閥門。

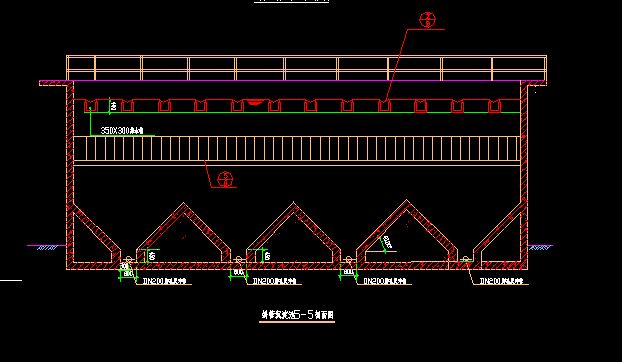

4、斜管沉淀池：1）沉淀部分采用逆向斜管沉淀，斜管材質采用塑料，內徑35毫米，斜長1米，水平傾角60度.
3）配水區高度為0.9米，斜管區高度為0.78米，集水區高度為1.33米.
4）排泥通過反沖管水力作用定時排泥，排泥閥采用明杠閘閥改裝的快開閥.
2）上升流速為2.5毫米/秒.
5）進出水系統：進水管設計流速控制在1米/秒左右....
