75th鍋爐配套除氧器圖紙
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

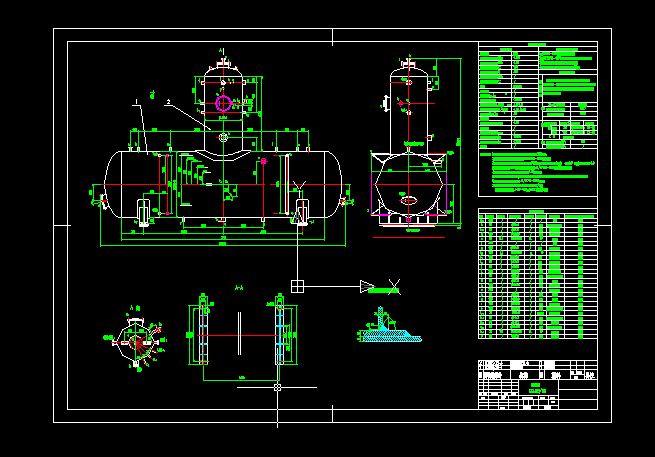

- 75th鍋爐配套除氧器圖紙
技術要求： 1、管口及支座方位按本圖，未注接管伸出長度200mm.
2、液位計及其接管的安裝允差按HG20584-1998中規(guī)定。
3、除氧頭與水箱之間的角接接頭應進行100%磁粉檢測。設備上的b、h、l、i 1-2 1-2、k等六接管的C.D
類焊接接頭應進行100%磁粉檢測，檢測標準JB/T4730-2005，合格級別Ⅰ級。
4、水箱縱縫盡量避免布置在水箱底部140%%D范圍內。
5、水箱水壓試驗合格后開φ530落水孔并焊其加強短節(jié)。除氧頭的水壓試驗待與水箱組焊后進行。
6、設備的涂敷與運輸包裝按JB/T4711-2003標準。
7、本設備的運行方式為定壓，額定出力為85t/h。
注：安全閥型號為：A48Y-16C，DN150，數量2只。...
