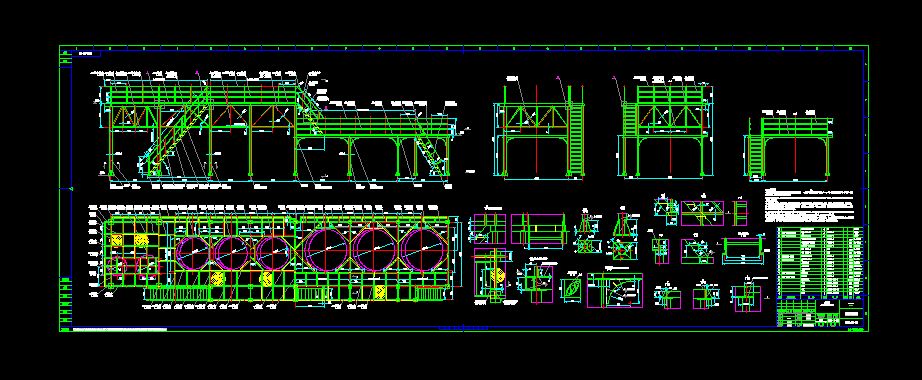

操作平臺結構圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 技術要求
1、各型鋼件的截斷面、各筋板與墊板的周邊表面粗糙度不應低于 。型鋼應平直、板材剪裁后平面度≤1mm。 2、各地腳墊板底面應在同一水平面上，并與
平臺表面平行。各支腿鋼管須與地腳墊板垂直。
3、本平臺左側%%C1200-4噸及%%C1400-9噸兩設備置于平臺上，其它6臺%%C2000及%%C2600設備置于地面 基礎上。平臺上位于該6臺設備周圍的7號角鋼，
應在設備安裝后焊接。
4、焊接采用手工電弧焊，焊條J422。焊腳高度除圖中注明外，均等于較薄件的厚度。焊接電流不可過大，以防 止變形。焊后應隨即去凈焊渣、飛濺等毛刺。
5、平臺上表面鋪蓋菱形花紋鋼板，花紋鋼板與平臺支架間斷焊，宜隔100mm左右焊30～40mm。設備周圍 花紋鋼板開孔尺寸大于設備內徑100mm，3個
斜梯上端支撐板與相關件的焊接結構均按放大圖Ⅱ所示。
6、地腳墊板用M20*45螺栓及M12*30螺栓分別與兩種規格的地腳預埋板緊固。預埋板應按本圖位置預鉆相 應尺寸和數量的螺孔。預埋板厚度不得小于相應
地腳墊板的厚度，且其螺孔下方須留有螺栓伸出余量；預埋板 尺寸分別為400*400mm的4件、300*300mm的18件。
7、斜梯底部7號角鋼應先用M10*95膨脹螺栓與地面水泥層固定（水泥層鉆孔%%C14.5*55），再與梯梁焊接。 8、全件涂鐵紅醇酸底漆兩道，按工藝要求涂相
關顏色面漆兩道。 注：明細欄中所列材料數量系實際消耗量。花紋鋼板的面積，按“平臺面積+斜梯踏板面積-容器內徑面積”計算。...
