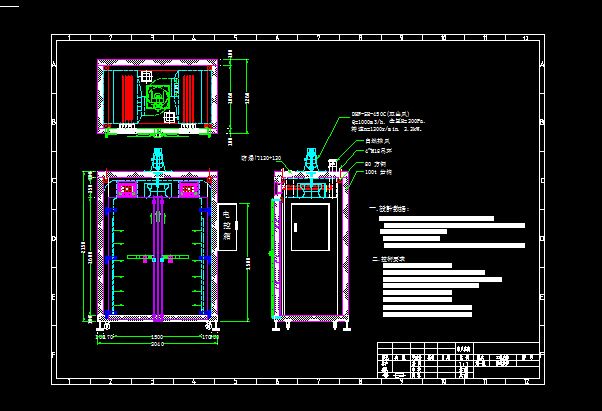

柜式烤爐結構圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 柜式烤爐結構圖
一.設計數據:
1:爐內膽體積2.65m3(包括風槽),操作溫度50～200℃
理論熱功率12KW,實用6*2KW=16KW 304#散熱式發熱管(兩支預留)
2:理論風量2.65*6*60=954m3/h
右旋插入式風機(雙出風)
Q=1000m3/h，全壓H=160Pa(200℃），轉速n=1200r/min，2.2kW。
二.技術要求
1:注意外觀,平面凹凸不大于5mm
2:注意密封效果,內瞻外所有縫隙防止漏氣現象
3:掩門安裝時注意零件間的配合,保証幵合靈活,不漏氣
4:內膽全S304#板材質,不可看見有鐵質材料.
5:爐體保溫:100t*120#巖棉扣板
6:柜式爐主體用80的方鋼制作；
7:柜式爐內的供風風槽采用鍍鋅板制作；
8:柜式爐采用可移動式，方便搬遷轉移；...
