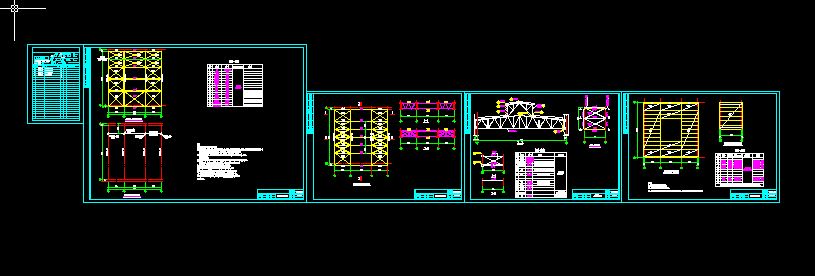

鍋爐房屋面
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 鍋爐房屋面
說明:
1.本卷冊務必密切配合如下圖集施工：
?1?05G511《梯形鋼屋架》?2?05G512《鋼天窗架》 ?3?L11GT37《鋼桁架輕型復合板》?4?05J623-1
《鋼天窗架建筑構造》?5?05J621-1《天窗》，嚴格按各圖集要求進行施工。
2.本卷冊中所有鋼屋架，天窗架及所有支撐均應采用有效的防火措施(如薄涂型防火涂料)，其耐火
極限不小于0.5h。
3.鋼構件除銹質量等級:施工前應噴砂除銹至Sa2.5級,見《涂裝前鋼材表面銹蝕等級和除銹等級》
(GB8923-88),除銹前,鋼材表面的毛刺、突起和焊瘤應用砂輪打平和清除。
4.屋面端部非標屋面板、天溝板、屋架支撐構件參照標準構件制作。
5.本工程抗震設防烈度為7度。火災危險性分類：丁類，耐火等級：二級。
6、鋼結構在使用過程中必須定期檢查。發現構件松動、漆膜脫落等應及時處理。
7、電動葫蘆懸掛軌道選自國標圖集《懸掛運輸設備軌道》（05G359-4），
施工時必須滿足圖集各項相關要求，設計最大起重量2.0t，36a，電動葫蘆自重
不大于8KN。...
