收塵箱結構零部件全套圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

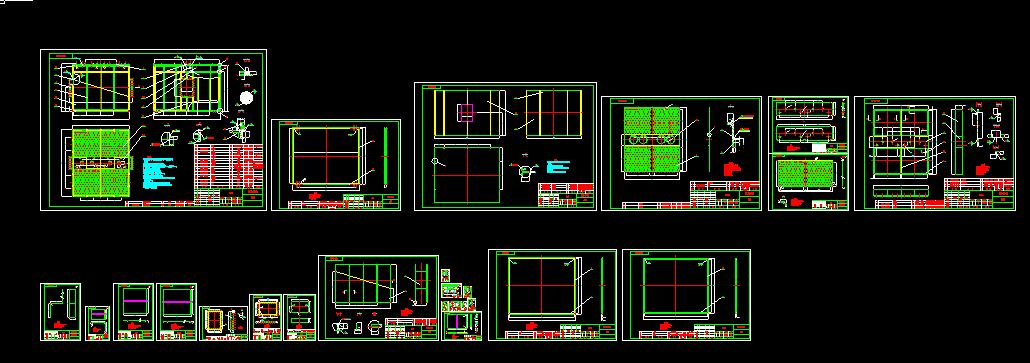

- 收塵箱結構零部件全套圖
技術要求
1.所有焊縫必須保證系統氣密性，外露焊縫必須光潔、平整；不得有影響氣密性的
焊接缺陷；
2.箱體內部在焊接后的各個方向對角線誤差應小于2mm；
3.通風槽在中間隔以下部分與箱體之間用分段焊，焊縫長度60mm，焊縫間距100mm；
4.上花板與底座底面平行度誤差小于3mm；
5.花板拼接處焊縫為單面對焊，焊后上下面磨平；
6.焊后花板上平面無扭曲現象，其平面度誤差小于3mm；
7.焊后頂板及側板表面應平整、無扭曲、鼓脹等缺陷；
8.氣缸支座上平面與排氣室底板閥門孔處平面平行度誤差小于2mm，支座孔與閥板孔
同軸度誤差小于2mm；
9.下段噴吹管在出廠前對主氣管初安裝時與頂板焊接，方向為箱體對角線；
10.除焊渣、毛刺；箱體內表面涂防銹漆兩遍，外表面涂防銹漆一遍，色漆兩遍。
11.海棉膠條用801強力膠三面粘牢...
