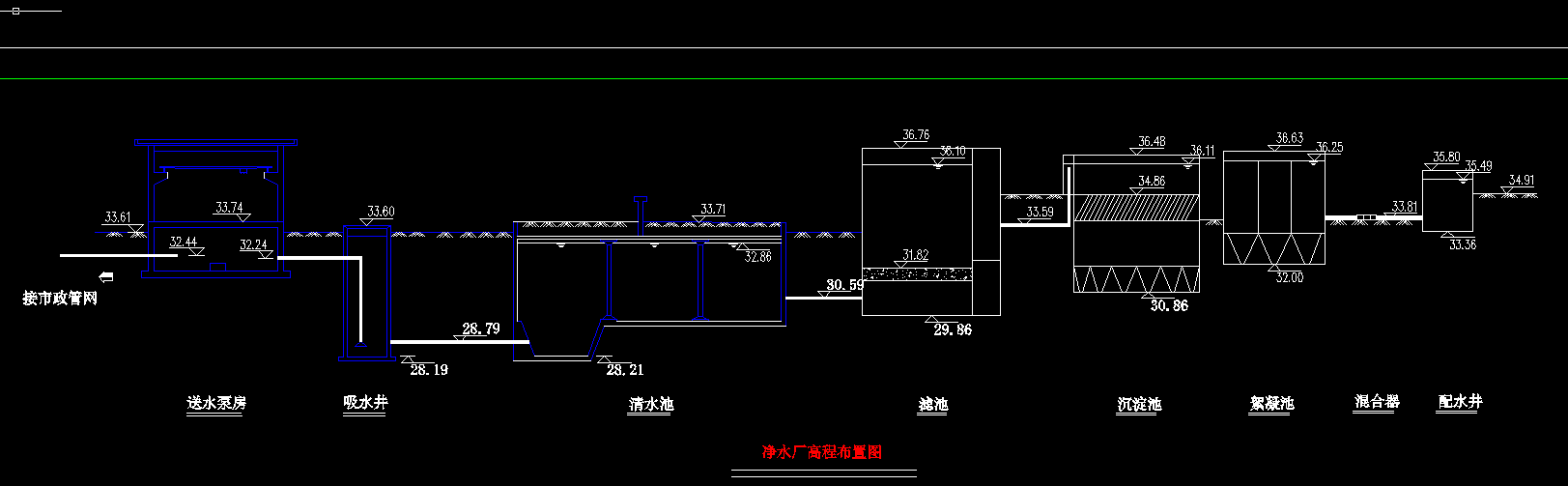

某凈水廠混合反應沉淀池結構及工藝圖
- 文件介紹：
- 該文件為 zip 格式，下載需要 10 積分
-
- 1.設計規模： 該混合反應沉淀池設計規模為5.0×10 m /d,自用水系數為1.05，處理水量為2187.5m /h=0.608m /s。 2.工藝設計： 2.1 混合池：混合采用機械混合，一級，混合時間為60s，單級平面尺寸為2.5m×2.5m，有效水深 3.00m，有效容積18.60m 。混合池內設單層垂直軸攪拌器，攪拌器直徑為1000mm，功率N=5.5kw。 2.2 折板反應池:反應池分為4個系列，每個系列又分為2組，單組流量為0.076m /s。反應區有效反應時間19.71min，分為三段。 2.3 沉淀池:沉淀池采用斜管沉淀池，4個池子，單池設計流量為0.152m /s,斜管沉淀區液面負荷為5.47m /（m .h）。 2.4 排泥周期及排泥時間：反應池、沉淀池的排泥周期和排泥時間需要根據實際原水水質進行調整。 在原水水質與設計水質一致的情況下，建議按照以下周期及時間進行排泥...
