某化工企業污水處理套圖
- 文件介紹：
- 該文件為 rar 格式，下載需要 10 積分
-

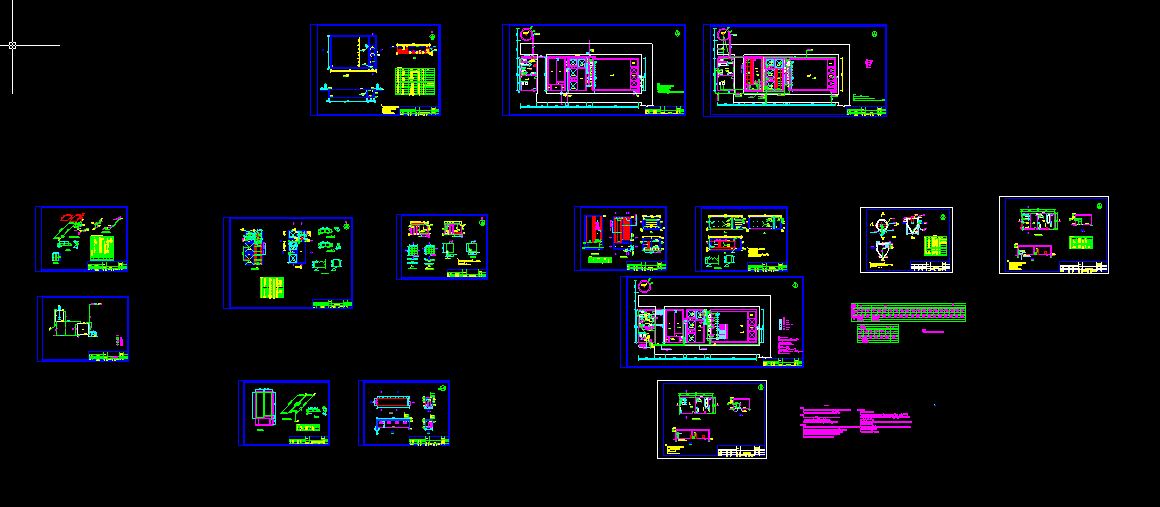

- 某化工企業污水處理套圖
設計說明
一，電源
1.本工程電源由供熱站內配電室低壓側引來，電源電壓380、220v，電源共5路，四路動力電源，
2.一路照明電源，在進線處做重復接地，進線電纜埋地深度應不小于1.1米。
二、照明
1.室內照明配線選用BV-500v鋼芯線，均穿銅管沿墻、樓板暗設或明敷設，
圖中未注明導線截面者均為2.5mm，2～3根穿G15.
2.照明配電箱采用成套箱，底邊距地1.6m暗裝，箱體內設N.PN線端子。
三、動力：
1.配電設備設于配電及控制室，設備間設有現場啟動按鈕箱，動力柜選 用GGD型配電柜，與原有配電設備同型號。
2.供電回路只做一次接線設計，二次接線設計待甲方定貨后，由廠家提供，設計院認可。
3.氣浮控制柜為氣浮廠家配套產品，根據實際工程情況調整控制柜上儀表和按鈕。
4.甲方定貨后，氣浮廠家將控制柜設計圖紙提供給設計院，再次確認管線。
5.本工程屬于搬遷工程，動力管線在建筑物內敷設需現場定奪。
四、防雷及接地
1.本建筑物屬三級防雷建筑。
2.屋面采用避雷帶沿屋頂敷設，做法詳見河北<建筑電氣安裝工程圖集>(下稱 圖集)JD10-103;
3.利用建筑物柱內主筋二根作為引線，宜在各引下線處距地坪上1.8m。下1m處預埋接地連接板，做法
詳見<圖集>JD10-108。
4.凡凸出屋面的金屬物等均與避雷帶連接；凡進出建筑物的各種金屬管道及電氣設備的接地裝置，應在進
出處與防雷接地裝置連接。
5.利用地梁、基礎內主筋(焊接)做自然接地極，若實測接地電阻達不到要求時，需按接地平面圖所示增補
人工接地極，接地電阻R<1歐姆。
6.本工程安全接地采用TN-C-S系統。...
