扒料式篦冷機液壓傳動系統（成都院）
- 文件介紹：
- 該文件為 rar 格式，下載需要 0 積分
-
- NRY1101 5000T／d(4X7)扒料式篦冷機液壓傳動系統（成都院） 概述及用途
目 錄
1、概述及用途 （1）
2、技術參數 （1）
3、設備組成及工作原理 （1）

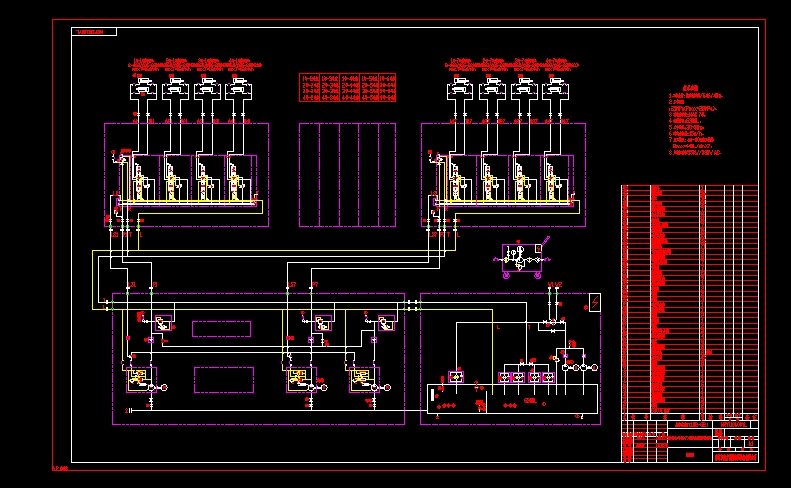

4、系統原理圖和外形圖 （6）
5、系統控制功能 （6）
6、設備安裝 （6）
7、調試前準備工作 （6）
8、設備的調試 （10）
9、操作規范 （12）
10、維護與保養 （13）
11、常見故障與處理 （13）
該液壓系統專門配套用于成都建筑材料工業設計研究院的5000t/d（4X7）扒料式篦冷機（四列七排篦床）的液壓傳動。該篦床由四列七排共二十八個模塊單元篦床組成，通過液壓缸帶動每個模塊篦床上的擺桿往復運動而使篦床上的熟料向前輸送。液壓系統流量的調節使液壓缸獲的不同的推動頻率，從而使篦床上的物料得到不同的料厚和停留時間。從而保證整條生產線的順利運行。
2 技術參數
2.1技術參數
型 號 公稱流量
L/min 公稱壓力
MPa 油箱容積
m3 過濾精度
mm 冷卻器
m2
5000t/d 148X7 20 6.3 0.01/0.005 20
循環流量
L/min 循環壓力
MPa 工作溫度
℃ 加熱器功率
Kw
160 0.4 15～60 2X6
3、設備組成及工作原理
3.1設備組成
篦冷機液壓系統主要由油箱、八臺高壓變量泵裝置（七用一備）、回油過濾器、電加熱器、二臺低噪聲葉片泵裝置、加油過濾車、高效冷卻器...
