- DQJ5151TGLND型鍋爐車分析報告
一、DQJ5151TGLND型鍋爐車三維模型

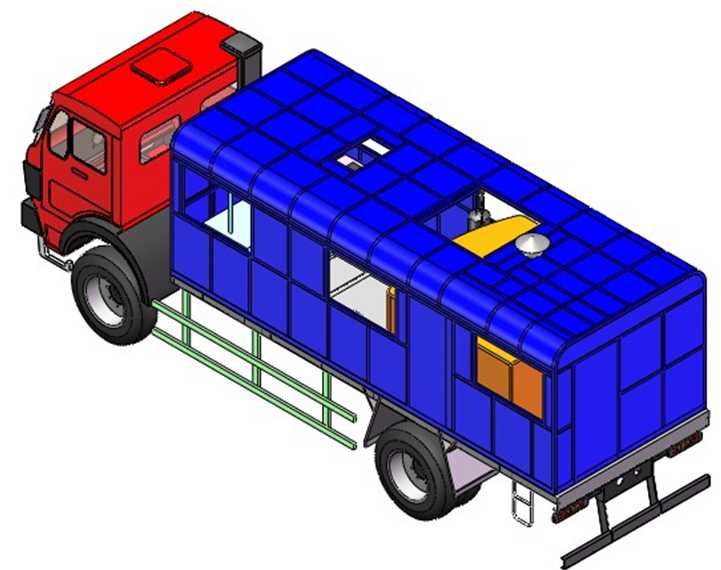

本次用solidworks軟件對DQJ5151TGLND型鍋爐車進行三維實體建模，并對關鍵部件進行有限元分析。整體模型如圖下圖；
二、鍋爐車構架分析
2.1 構架外力分布圖
2.2 構架分析網格
2.3 構架應力云圖
2.4 構架位移云圖
2.5 構架應變云圖
2.6 構架有限元分析結果分析
構架材料為Q235-A（F）鋼，屈服強度為235MPa。根據構架有限元分析的應力云圖可以看出最大應力為98Mpa,滿足要求；位移圖可以看出：構架的最大位移為2.24mm，變形滿足要求。
由以上分析可看出，此構架結構合理。
...
