鉗工減速器裝配實驗報告
- 文件介紹：
- 該文件為 doc 格式，下載需要 1 積分
-
- j
鉗工實訓減速器拆裝實驗
系別：機械工程系
班級：機制115
學號：110114505
姓名：李青春
成績：

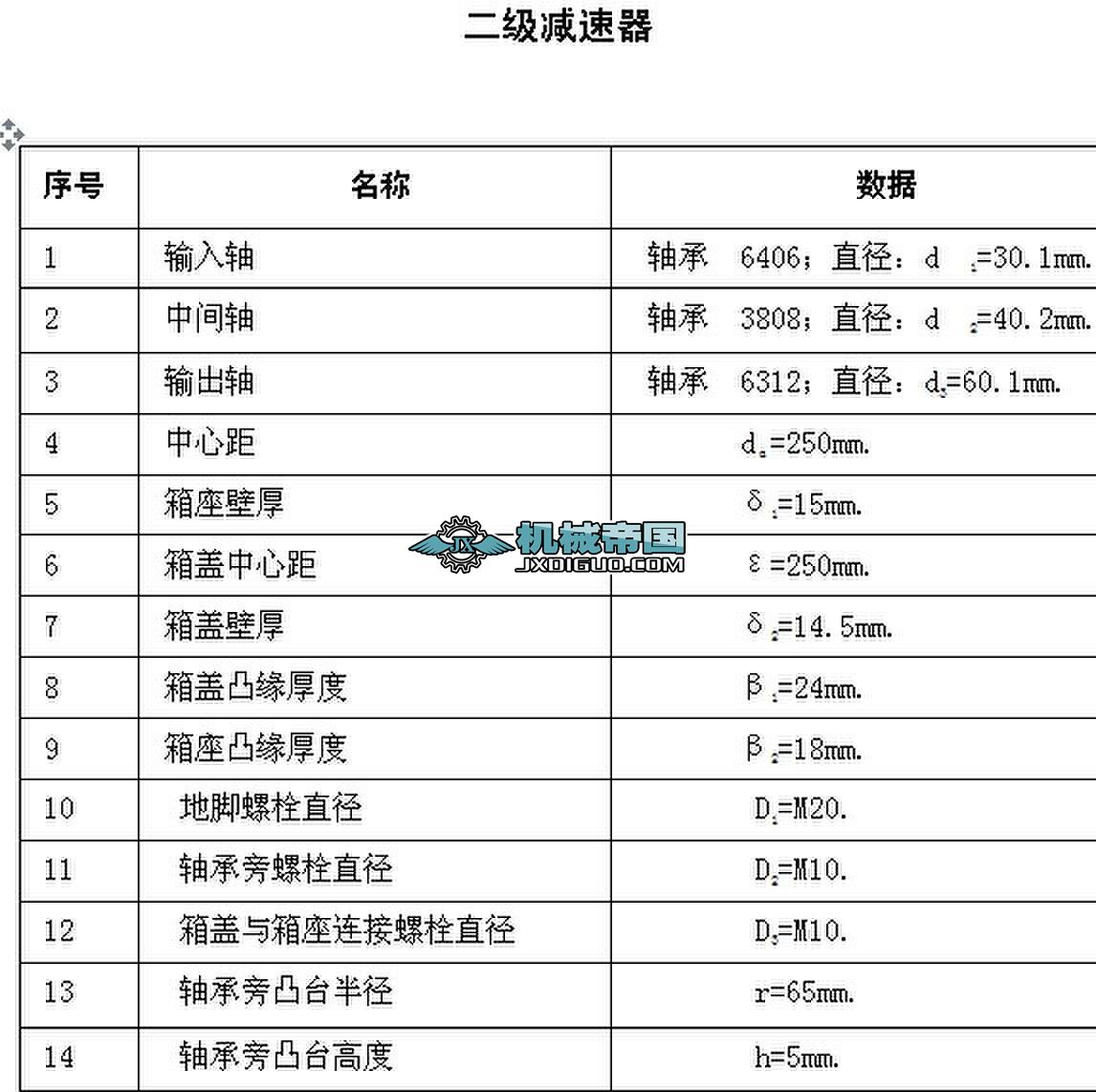

二級減速器
序號 名稱 數據
1 輸入軸 軸承 6406；直徑：d?1=30.1mm.
2 中間軸 軸承 3808；直徑：d?2=40.2mm.
3 輸出軸 軸承 6312；直徑：d3=60.1mm.
4 中心距 dα=250mm.
5 箱座壁厚 δ1=15mm.
6 箱蓋中心距 ε=250mm.
7 箱蓋壁厚 δ2=14.5mm.
8 箱蓋凸緣厚度 β1=24mm.
9 箱座凸緣厚度 β2=18mm.
10 地腳螺栓直徑 D1=M20.
11 軸承旁螺栓直徑 D2=M10.
12 箱蓋與箱座連接螺栓直徑 D3=M10.
13 軸承旁凸臺半徑 r=65mm.
14 軸承旁凸臺高度 h=5mm.
15 箱體外壁至軸承底端面的距離 k=52mm.
16 軸承壓蓋外徑 H=130mm.
17 軸承旁...
