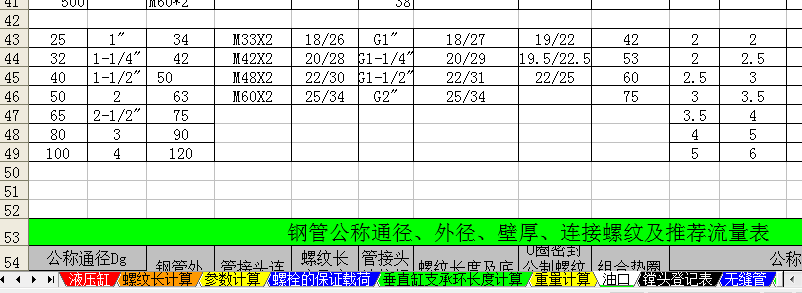

液壓缸設計常用結構參數及計算
- 文件介紹：
- 該文件為 xls 格式，下載需要 1 積分
-
- 液壓缸設計常用結構參數及計算16MPa小型系列(ISO8138)
缸徑 外徑 油口 油口外徑 高度 通徑 組合墊外徑*t 油管外徑1 臂厚1 壓力 流量 油管外徑2 臂厚2 壓力 流量
25 M14*1.5 6 16 23.97940516
32 M14*1.5 10
40 M18*1.5 12
50 M22*1.5 12
63 M22*1.5 16
80 M27*2 16
100 M27*2 20
125 M27*2 20
160 M33*2 25
200 M42*2 25
16MPa中型系列(ISO8136) 16MPa中型系列---ISO6164方形法蘭-F 16MPa中型系列----ISO6162矩形法蘭-MM
缸徑 外徑 油口 油口外徑 高度 通徑 組合墊外徑*t 油管外徑1 臂厚1 壓力 流量 油管外徑2 臂厚2 壓力 流量 缸徑 DN名義規格 EE-1.5 EA*EA ED DN名義規格 EE-1.5 EA EB ED
25 M14*1.5 6 25
32 M18*1.5 10 32
40 M22*1.5 12 40
50 M22*1.5 12 50
63 M27*2 16 63 15 15 29.7 8*1.25 13 13 17.5 38.1 8*1.25
80 M27*2 16 80 15 15 29.7 8*1.25 13 13 17.5 38.1 8*1.25
100 M33*2 20 100 20 20 35.3 8*1.25 19 19 22.2 47.6 10*1.5
...
