30mT梁模板2
- 文件介紹：
- 該文件為 dwg 格式，下載需要 10 積分
-

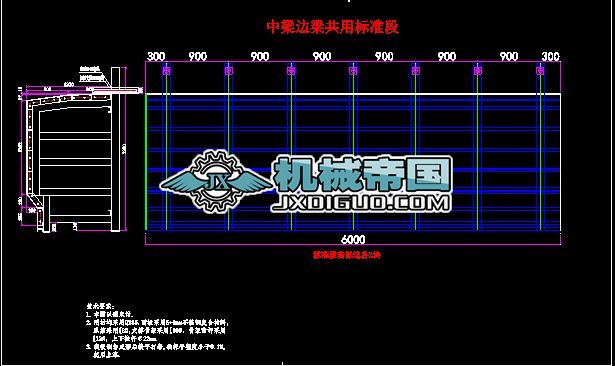

- 30mT梁模板2
1:本圖尺寸以mm計,材質Q235.
2:本方案中梁橫坡采取2.5%。
面板6mm,縱筋采用[8#,支撐骨架采用[10與[12配合使用，上下拉桿￠20mm精軋螺紋拉桿.
3:橫隔板與翼緣板、腹板均焊為整體、便于脫模、橫隔板設計上大下小(差值60mm)
內大外小(差值60mm)但最小尺寸不小于原設計尺寸。
4:模板面板與骨架采用間斷焊，諍間距≦120mm、有效焊縫長度20-25mm、焊縫高度4mm
骨架按等強焊接、加工按現行<<公路橋涵施工技術規范>>(JT041-2002)及鋼結構規范
執行、確保精品工程。
5:為便于立模、故夾臺座60mm。即臺座面到對拉空中84mm。
6:應施工單位要求，要T梁按中邊梁共用設計，即橫隔板部分按中邊梁替換制作，其它部分
梁翅板寬度按邊梁制作。根據施工單位提共的梁長與邊梁翅板參數，模板長度與設計梁長
相符，施工梁長度在T梁兩端調節，模板中間不作調節。邊梁翅板按最寬值126.4CM+5.6CM制作...
