- 一站式管道設計規范1 管道布置
1）管道布置應符合工藝管道儀表流程圖的要求，還應滿足相關規范要求。
2）管道布置應統籌規劃，做到安全可靠、經濟合理、滿足操作、維修及施工、安裝等方面的要求，并力求整齊美觀。
3）管道穿建筑物的樓版、 屋頂或墻面時應加套管，套管直徑至少大于管道隔熱層外徑50mm，管道焊縫不應設在套管內，應距離套管端部不應小于 150mm，套管應高出樓板 50mm。
4）焊縫距離要求
a．直管段上兩對接焊口中心間的距離，當公稱直徑 <150mm 的管道，焊縫間距不應小于管子外徑，且不得小于100mm；公稱直徑≥150mm的管道，焊縫間距不應小于150mm。
b.管道焊縫距離彎管起彎點不得小于100mm ，且不得小于管子外徑。
c.管道焊縫距離支管或管接頭的開孔邊緣≥50mm。
d.管道需熱處理的焊縫距支吊架不得小于焊縫寬度的5倍，且不得小于100mm；管道環焊縫與支吊的架的凈距離不小于50mm。
5）與通道要求：
a. 管道跨越廠區和裝置區的主要消防通道時，管道距路面的凈空高度不應小于5m；
b. 管道跨越裝置內的檢修道路時，管道距路面的凈空高度不應小于4.5m；
c. 裝置內的管道距人行通道路面的凈高度不應小于2.2m ，操作和人行通道的寬度不宜小于0.8m；
d. 在管溝內敷設的管道距溝底的凈空高度不應小于0.2m。
6）管道的埋設深度：
a.本項目最大凍土深度為0.91m，埋地管道按埋深不低于1.0m設計。
b.輸送可燃氣體、可燃液體的埋地管道不宜穿越電纜溝，否則應設套管。
7）管道間距要求：
a.管墩或管廊上管道凈距不應小于50mm，法蘭外緣與相鄰管道的凈距不
得小于25mm；
b.管道上裝有外形尺寸較大的管件、小型設備、儀表測量元件或有側向位
移的管件時所根據 需要加大管道間的凈距；
c.管道距管廊或構筑物的梁柱、建筑物墻壁或管溝壁的凈距不應小于100mm；

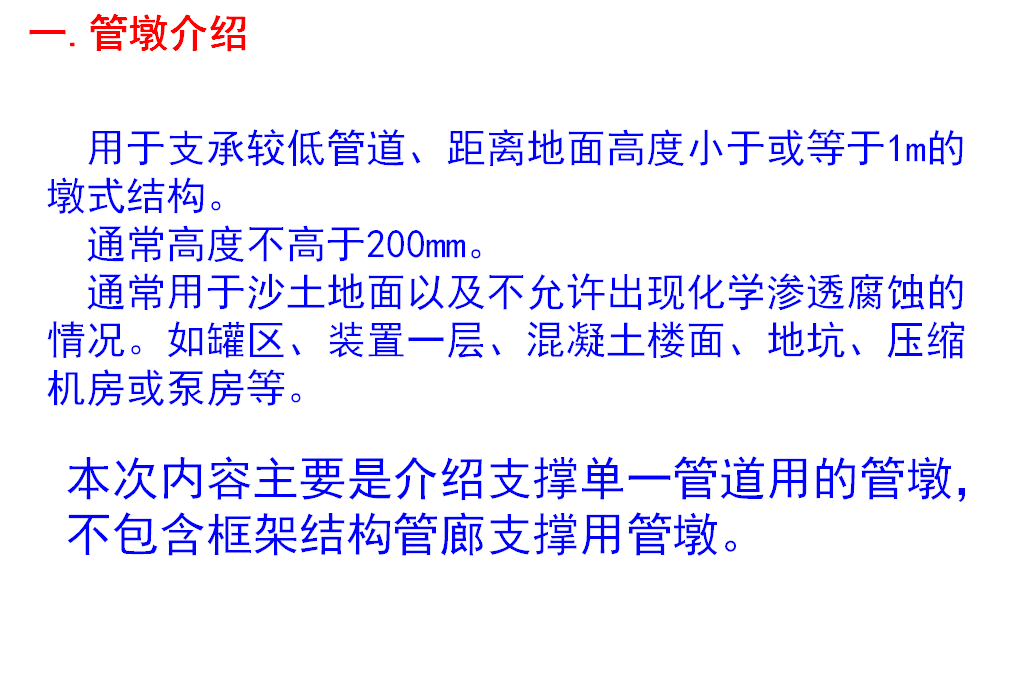

8）主要工藝、熱力管道應采取架空敷設或管墩敷設，給水、
排水、排污管線等可采用埋地敷設。
9）管道的放空、放凈點應設置在便于操作的位置。
10）泵入口的水平管道上一般采用頂平大小頭。
11）泵出口管道上的異徑管應靠近泵的出口。
12）管道上的就地儀表應設置在便于接近、觀察的位置。
13）管道布置宜做到“步步高”或“步步低”，宜避免“氣袋”或“液袋”。否則應根據操作、檢修要求設置放空或排凈；管道布置應減少死區。
14）有坡度要求或其他特殊安裝要求的管線，應在說明書中進行說明。
15）對管道過濾器，如T型或Y型過濾器的布置設計，應注意地坪坡度對過濾芯抽芯距離的影響，以滿足過濾器抽芯清洗。
16）管道不應布置在換熱器軸線抽芯區域的正上方；
18）管殼式換熱器管道布置不應妨礙管束或管殼的抽芯、管箱端或封頭端的拆卸，應留出抽芯空間，便于操作和檢修；
19）空冷器的進口管線不應有液袋；且當管道無流量調節時，進口管道宜對稱布置；當介質為氣液兩相流流體時，進出口管道應對稱布置；
20）排放系統總管上，大于等于DN100mm的支管應順介質流向 45 度斜接到排放系統總管的頂部。
21）承插焊管道直管每隔6m應選用雙承口管箍連接。
22）管道布置專業需根據PID表示的內容要求將儀表風管線引至用氣設備及閥門的附近1m范圍。
23）埋地管線宜集中同溝布置，盡量減少施工開挖量。
24）漏斗安裝時，上沿漏出地面50mm，漏斗上方的管道末端距離漏斗上
沿100mm。...
