安科瑞低壓電動機保護器回路抗晃電解決方案 安科瑞 黃飛蓉
- 文件介紹：
- 該文件為 doc 格式，下載需要 0 積分
-
- 安科瑞低壓電動機保護器回路抗晃電解決方案 安科瑞 黃飛蓉摘要：“晃電”即電壓跌落現象是引起企業重要設備停機、生產停滯的重要原因，從治理成本及效率來說，更提倡在設備末端進行治理，甚至是深入到設備二次回路的電氣控制元器件處治理。
本文介紹安科瑞電機保護產品、抗晃電裝置抵御末端設備晃電的解決方案，避免電機設備因晃電而停機停產。
關鍵詞：電壓跌落;電機保護;抗晃電
0 行業背景
一些對電壓驟降感覺靈敏的用戶及設施 (例如：半導體行業、電子數控設備、變速傳動的電動機裝置、IT產業設備企業等)一旦發生電壓驟降，帶來的損失將是巨大的。
在末端低壓電機回路，接觸器在電壓跌落期間觸頭可能彈開，并引起相關聯鎖設備動作，導致生產線停車，使企業造成巨大的經濟損失。對于石油、化工等存在大量連續生產裝置的行業來說，晃電產生諸如安全、環保、廢品、原料浪費、產量降低、效益低下等一系列后果。因晃電現象引起的電能質量問題近年來愈發受到用電企業重視。
1 產品方案
方案1：帶抗晃電功能的電動機保護器
針對需要綜合測量、保護的電動機回路，可選擇帶抗晃電功能的電動機保護器，功能代號“SU”。
ARD2F(II)、ARD2M、ARD3M保護器在實現電參量測量、保護、控制及通訊組網的同時，通過內置電容，在晃電發生時為保護器持續供電。保護器繼電器輸出可維持一段時間(0.0-10.0s可調)后釋放，期間電壓恢復，接觸器自動吸合，否則進入再起動階段，在預設的允許時間內電壓恢復，起動繼電器延時閉合，使接觸器重新吸合實現電機再起動。
典型二次接線圖

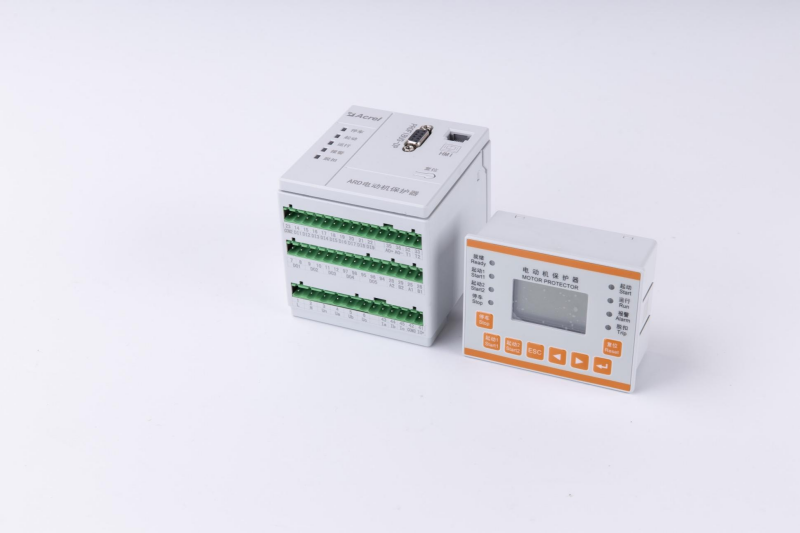

產品圖片
ARD2F(II)低壓電動機保護器
ARD2F 系列智能電動機保護器(以下簡稱保護器)能對電動機運行過程中出現的多種故障情況進行保護，并設有 SOE 故障事件記錄功能，方便現場維護人員查找故障原因。本保護器具有 RS485 遠程通訊接口， DC4～20mA 模擬量輸出，方便與 PLC、PC 等控制機組成網絡系統。實現電動機運行的遠程監控。
ARD2 系列電動機保護器使用 MODBUS-RTU 通訊協議，MODBUS 協議詳細定義了校驗碼、數據序列等，這些都是特定數據交換的必要內容。MODBUS協議在一根通訊線上使用主從應答式連接(半雙工)，這意味著在一根單獨的通訊線上信號沿著相反的兩個方向傳輸。首先，主計算機的信號尋址到一臺終端設備(從機)，然后，終端設備發出的應答信號以相反的方向傳輸給主機...
