轉向搖臂加工夾具設計全套

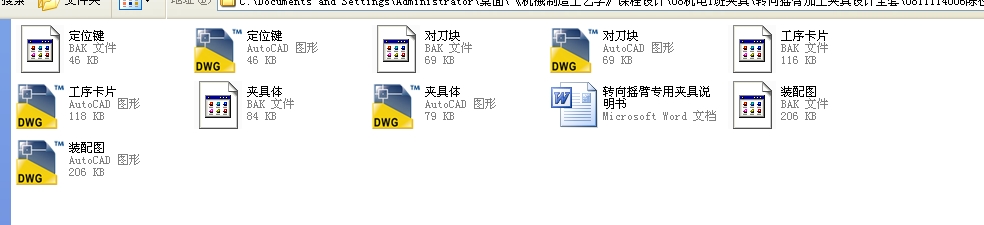

- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 目 錄
前言…………………………………………………………… 1
摘要………………………………………………………………2
一、夾具設計任務及要求
1.1 零件分析………………………………………………… 2
1.2 精度及批量分析………………………………………… 3
二、夾具設計方案的確定………………………………………… 3
2.1 基準面的選擇…………………………………………… 3
2.2 定位原理及定位方案的選擇及實現…………………… 4
2.3 夾緊方式及元器件的選擇……………………………… 5
2.4 夾具總裝結構…………………………………………… 5
三、定位誤差及夾緊分析與計算………………………………… 6
3.1 影響加工精度的因素…………………………………… 6
3.2 保證加工精度…………………………………………… 8
3.3 夾緊方式………………………………………………… 9
四、夾具體及主要零件結構設計………………………………… 9
五、結束語………………………………………………………… 11
參考文獻……………………………………………………………12
前言
轉向搖臂是汽車上一個重要部件，其作用是把轉向器輸出的力和運動傳給直拉桿或橫拉桿，進而推動轉向輪偏動。結構上來講，其大端與轉向搖臂軸相連，小端與轉向拉桿絞接。安裝時，搖臂與搖臂軸要對正記號，以保證從中間向兩邊擺動是擺角大致相同。零件為中批量生產，設計的夾具應適應批量生產。
本次課程設計為設計機床夾具，機床夾具的好壞將直接影響工件加工表面的位置精度。通常把確定工件在機床上或夾具中占有正確位置的過程，稱為定位。當工件定位后，為了避免在加工中受到切削力、重力等的作用而破壞定位，還應該用一定的機構
...
